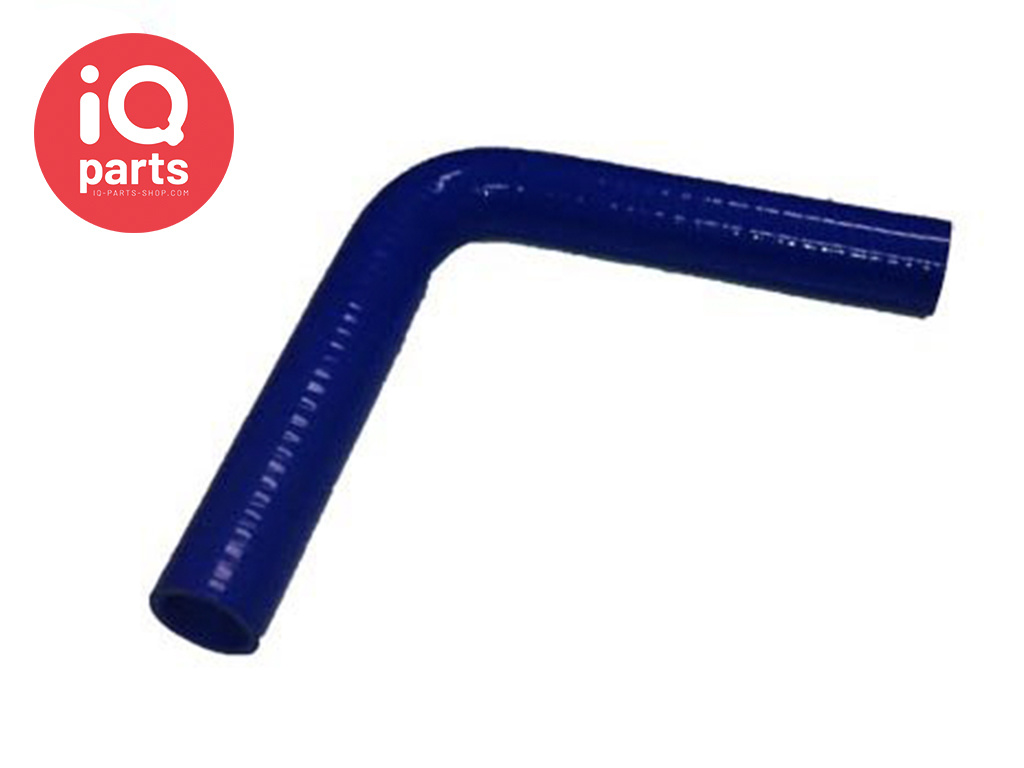

IQ-Parts Silicone slang bocht 90º pootlengte 152 mm
| Artikelnummer: | IQP-BSH-E90-010-152-BL |
| SKU: | IQP-BSH-E90-010-152-BL |
- 2 jaar garantie
- Levertijd: 1 week na opdracht
IQ-Parts SILICONE SLANG BOCHT 90º MET EEN POOTLENGTE VAN 152 MM
Opmerking: niet olie- en benzinebestendig. Neem alstublieft contact met ons op voor olie- en benzinebestendige oplossingen.
CONSTRUCTIE:
3 of 4 lagen geweven polyesterweefsel geïmpregneerd met siliconen.
Indien gewenst en op aanvraag kunnen we de slangen voorzien van extra inlage met silicone wanneer een hogere druk van de slang is gewenst.
TEMPERATUUR BEREIK: -50°C to 180°C
DRUK/DIAMETER TABEL VOOR SILICONE SLANGEN
|
Bore Size ID (mm) |
Bore Size OD (mm) |
Plies |
Wall Thickness (mm) |
Burst Pressure (bar) |
Working Pressure (bar) |
|
6.5 |
13.5 |
3 |
3.5 |
34.0 |
6.5 |
|
8.0 |
15 |
3 |
3.5 |
33.0 |
6.4 |
|
9.5 |
16.5 |
3 |
3.5 |
32.0 |
6.3 |
|
11 |
18 |
3 |
3.5 |
31.1 |
6.2 |
|
13 |
20 |
3 |
3.5 |
30.0 |
6.0 |
|
16 |
25 |
3 |
4.5 |
26.0 |
5.5 |
|
19 |
28 |
3 |
4.5 |
24.1 |
5.0 |
|
22 |
31 |
3 |
4.5 |
22.4 |
4.5 |
|
25 |
34 |
3 |
4.5 |
21.1 |
4.1 |
|
28 |
37 |
3 |
4.5 |
20.2 |
3.8 |
|
32 |
41 |
3 |
4.5 |
19.5 |
3.6 |
|
35 |
44 |
3 |
4.5 |
19.0 |
3.5 |
|
38 |
47 |
3 |
4.5 |
18.0 |
3.2 |
|
41 |
50 |
3 |
4.5 |
17.0 |
3.1 |
|
45 |
54 |
3 |
4.5 |
14.9 |
2.8 |
|
48 |
57 |
3 |
4.5 |
14.4 |
2.7 |
|
51 |
60 |
3 |
4.5 |
14.0 |
2.5 |
|
54 |
63 |
3 |
4.5 |
13.2 |
2.4 |
|
57 |
66 |
3 |
4.5 |
12.6 |
2.4 |
|
60 |
69 |
3 |
4.5 |
12.1 |
2.3 |
|
63 |
72 |
3 |
4.5 |
11.3 |
2.2 |
|
70 |
79 |
3 |
4.5 |
10.0 |
2.1 |
|
76 |
85 |
4 |
5.0 |
9.3 |
2.0 |
|
89 |
98 |
4 |
5.0 |
8.0 |
1.7 |
|
102 |
111 |
4 |
5.0 |
6.0 |
1.5 |
| Materiaal: | Silicone met polyester wapening |
| Temperatuur bereik: | -50 °C tot +180°C |
| Max. Werkdruk: | 1,5 - 6,5 Bar afhankelijk van de diameter |
