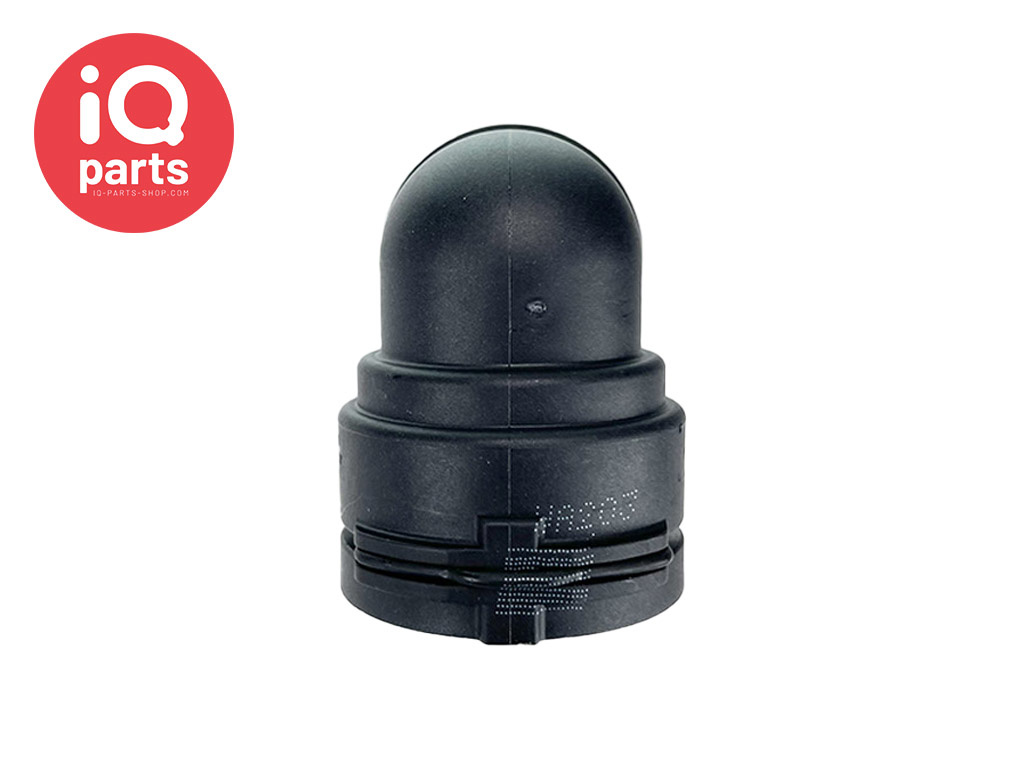

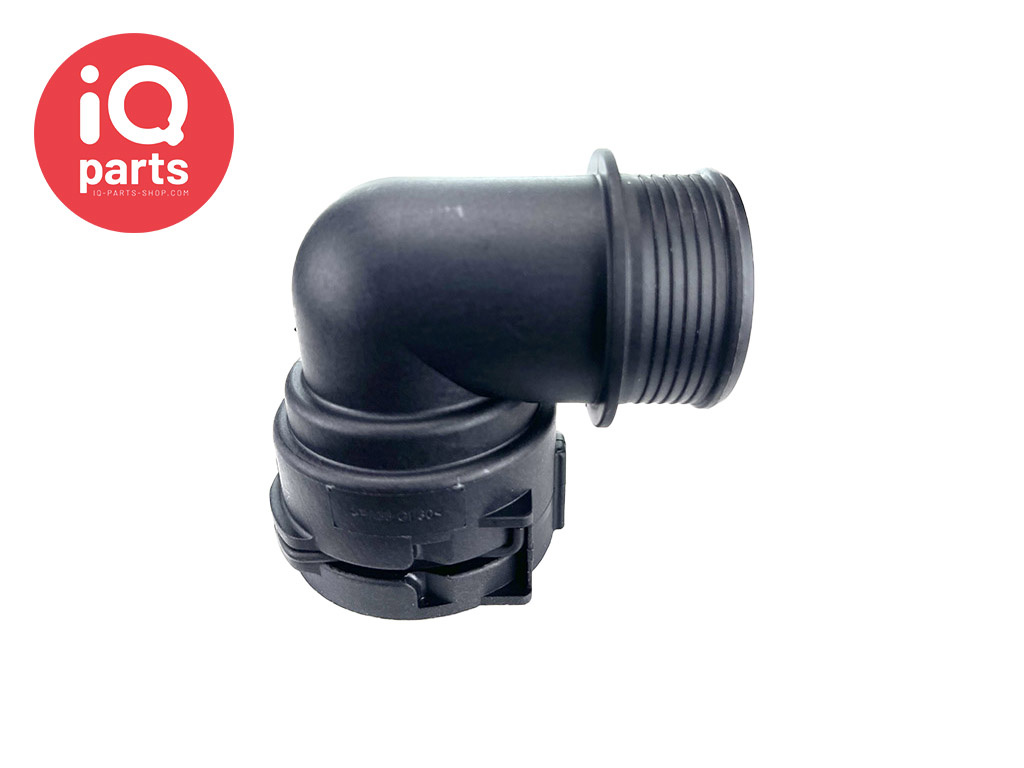

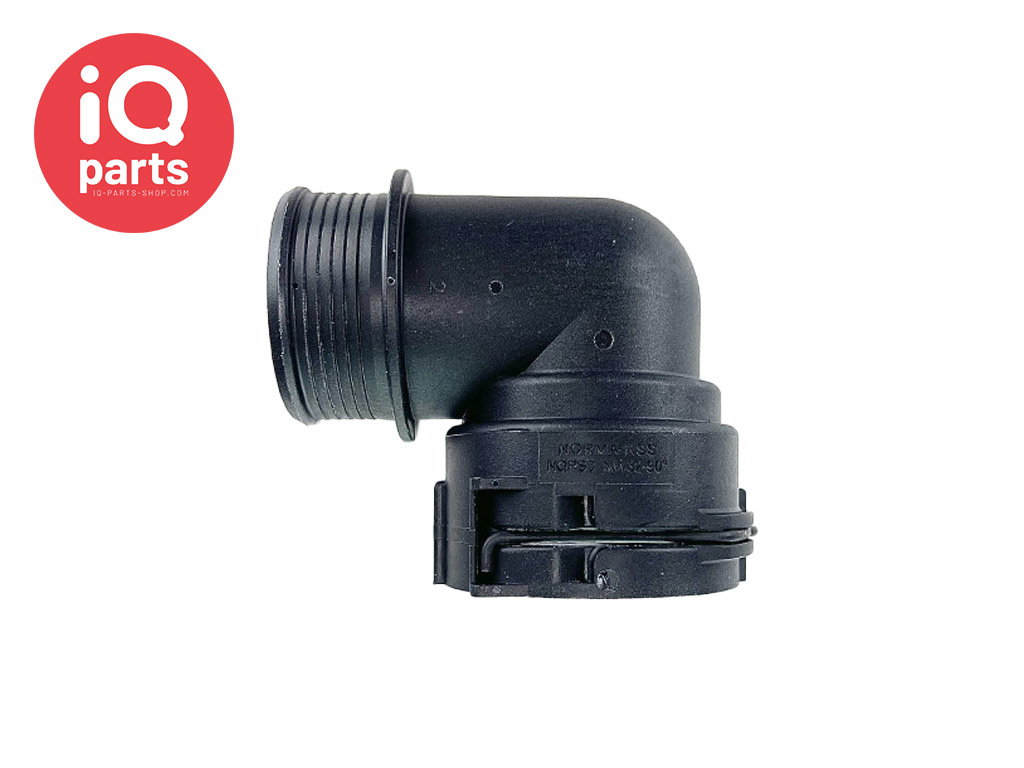

NORMAQUICK® PS3 Snelkoppeling 90° NW32 - 38,4 mm
Merk:
NORMA
- Koop 10 voor €13,82 per stuk en bespaar 10%
- Koop 25 voor €13,06 per stuk en bespaar 15%
- Koop 50 voor €12,29 per stuk en bespaar 20%
- Koop 100 voor €10,75 per stuk en bespaar 30%
| Artikelnummer: | NOR-7028042032 |
| EAN: | 4050557352011 |
| SKU: | 7027042032-7028042032 |
- 2 jaar garantie
- Levertijd: Voor 14:00 besteld volgende werkdag geleverd
Informatie
NORMAQUICK® PS3 Snelkoppeling 90° NW32 - 38,4 mm
PS3 “Push & Seal” kunststof snelkoppelingen zijn een ideale manier voor een veilige verbinding van koelwater en verwarmingsslangen.
PS3-snelkoppelingen zijn gemaakt van recyclebare materialen. Voor onze standaardversies gebruiken we polyamide 6.6 met 30% glasvezelgehalte.
Het standaardmateriaal voor de O-ringen bestaat uit met peroxide uitgehard EPDM dat bestand is tegen heet water. Voor PS3-snelkoppelingen die waarschijnlijk in direct contact met koelmiddelen worden gebruikt, raden we een PS3-snelkoppelingen van PA 6.6 aan met 30% glasvezelgehalte dat is gestabiliseerd tegen hitte en hydrolyse.
Houd er rekening mee dat alle PS3-snelkoppelingen zonder spigot worden geleverd. Op verzoek bieden wij echter graag passende VDA-aansluitingen voor lijn-naar-lijn-aansluitingen aan.
De O-ring bestaat uit EPDM-60 (Shore) en de klemdraad is zwart gecoat.
De voordelen op een rij:
- Klikmontage zonder gereedschap - tijd- en kostenbesparing
- Robotmontage mogelijk - geautomatiseerde processen
- Compacte structurele afmetingen - te gebruiken in extreem nauwe ruimtes
- Geïntegreerde afdichting - optimale dichtheid
Let op bij gebruik in koelsystemen:
Wat betekent PS3?
PS = "Pression maximale admissible" (Frans voor "toelaatbare maximale druk").
PS3 betekent dus een maximale toelaatbare druk van 3 bar (gelijk aan 3,0 bar oftewel 4,0 absolute bar bij zeeniveau).
In koelvloeistofsystemen:
Als een systeem is uitgerust met PS3-koppelingen, dan betekent dit: De maximale toelaatbare druk van die onderdelen (zoals snelkoppelingen, fittingen of leidingen) is 3 bar (gauge). Het koelvloeistofsysteem mag niet boven deze druk werken zonder risico op lekkage of schade aan de koppelingen.
Belangrijk:
Veel koelvloeistofsystemen (zoals bij airco's of warmtepompen) werken ver boven 3 bar, zeker bij gebruik van moderne koudemiddelen zoals R-410A, R-32, CO₂ of propaan (R-290). PS3-koppelingen zijn daardoor niet geschikt voor de hogedrukzijde van deze systemen. Ze worden eerder gebruikt aan de lage-drukzijde of in speciale toepassingen zoals transport of watergekoelde systemen.
Conclusie:
De maximale druk in een systeem met PS3-koppelingen is 3 bar (gauge).
Als het systeem hogere drukken vereist, moet je koppelingen gebruiken met een hogere PS-classificatie, zoals PS6, PS10, of hoger.
Technische tekening:
Product code:
07028042032 - 07027042032 - 07026042032 - 0702 8042 032 - 0702 7042 032 - 0702 6042 032 - 7028042032 - 7027042032 - 7026042032
EAN No. 4050557352011
Specificaties
| Medium: | Koelwater |
| Bedrijfsdruk: | ca. 1,5 bar overdruk |
| Temperatuur bereik: | –40° C tot +135° C kortdurend tot +150° C (ca. 30 min.) |
| Materiaal: | Polyamide 6.6 met een glasvezelgehalte van 30% |
| Afmeting: | NW32 |
| Aansluiting: | 90° |
| Afdichting: | EPDM-60 |
| Slangaansluiting: | 38,4 mm binnendiameter |
| Gewicht: |
