CPC - LM22005 / LMD22005 | Stecker | Messing Verchromt | 7.9 mm Schlauchanschluß | Multi-Mount

€0,- Inkl. MwSt.
€0,- exkl. MwSt.
* exkl. MwSt. | zzgl. Versandkosten
Nicht auf Lager
Lieferzeit: 4 Wochen
Artikelnummer:: CPC-LMD22005
SKU: LMD22005
  • 2 Jahre Garantie
  • Lieferzeit: 4 Wochen
Informationen

CPC - LM22005 / LMD22005 | Stecker | Messing Verchromt | 7.9 mm Schlauchanschluß | Multi-Mount


Dieses Produkt ist AUF ANFRAGE erhältlich. Für Preise und Bestellbedingungen wenden Sie sich bitte an unseren Vertrieb.

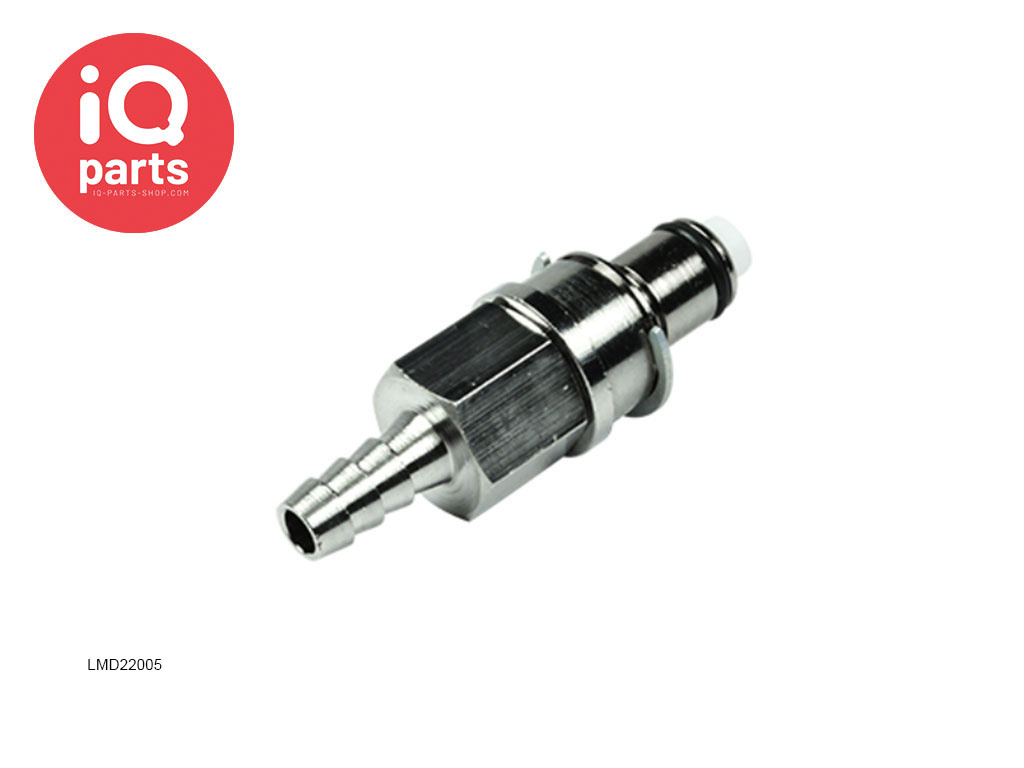

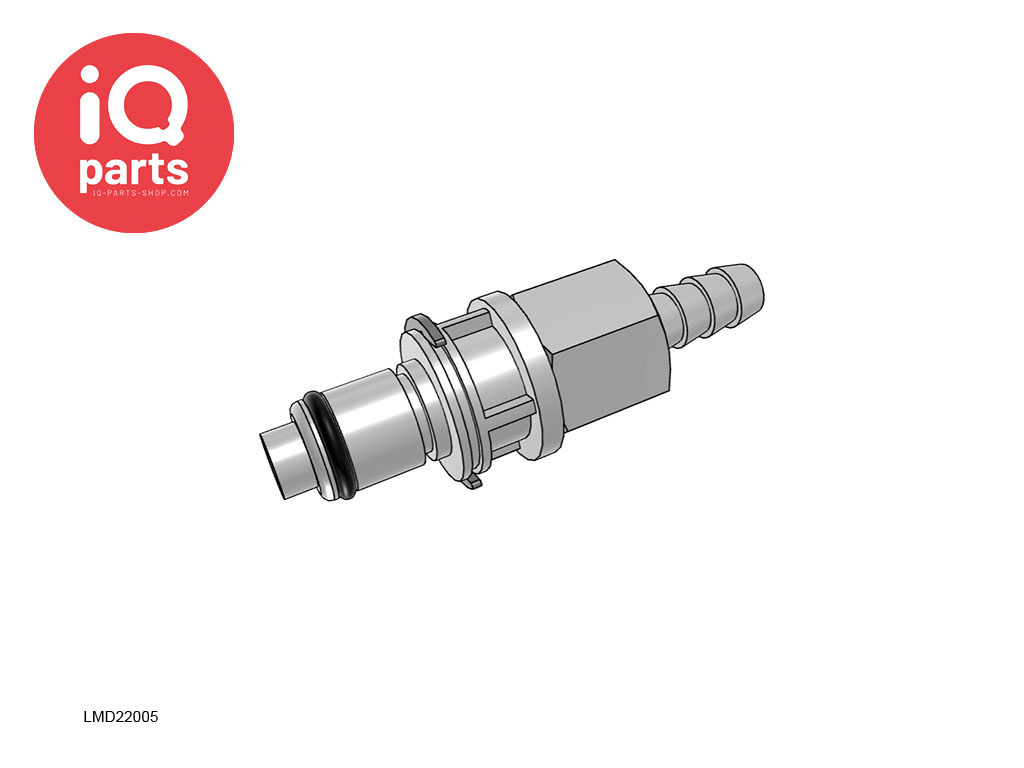

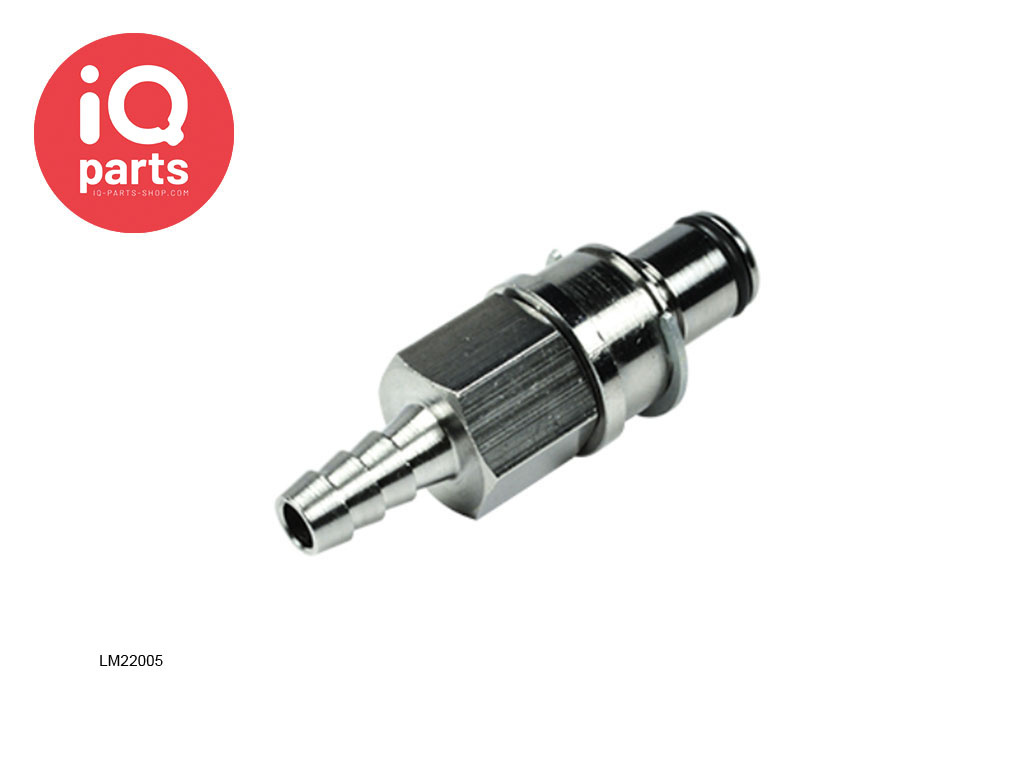

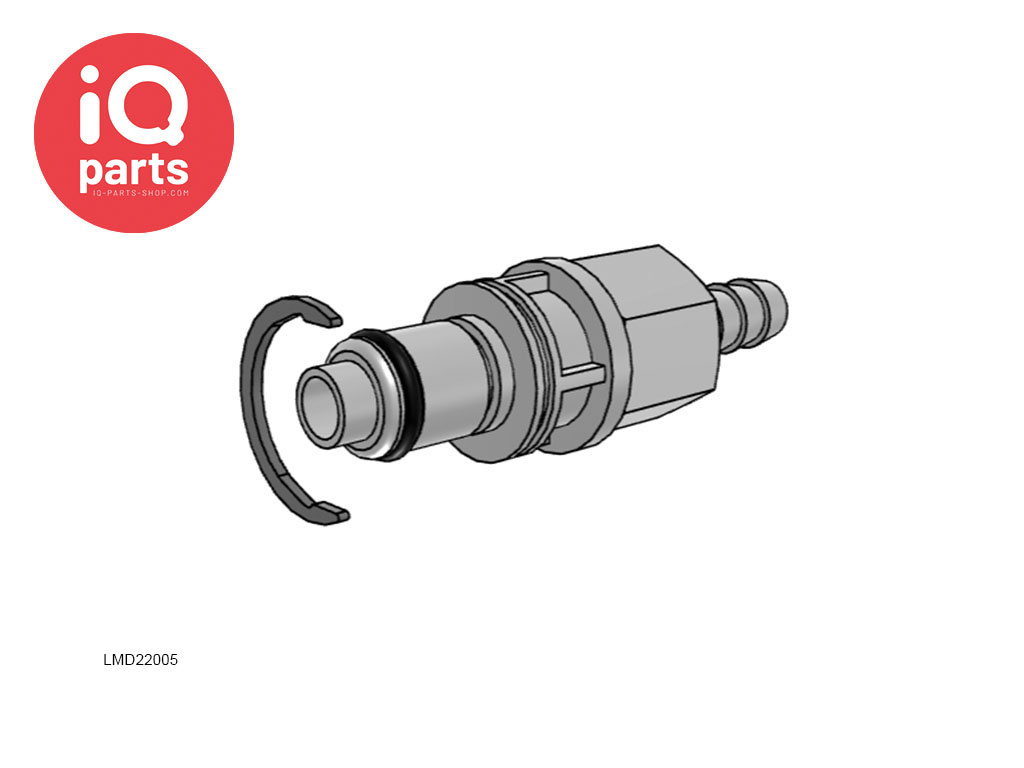

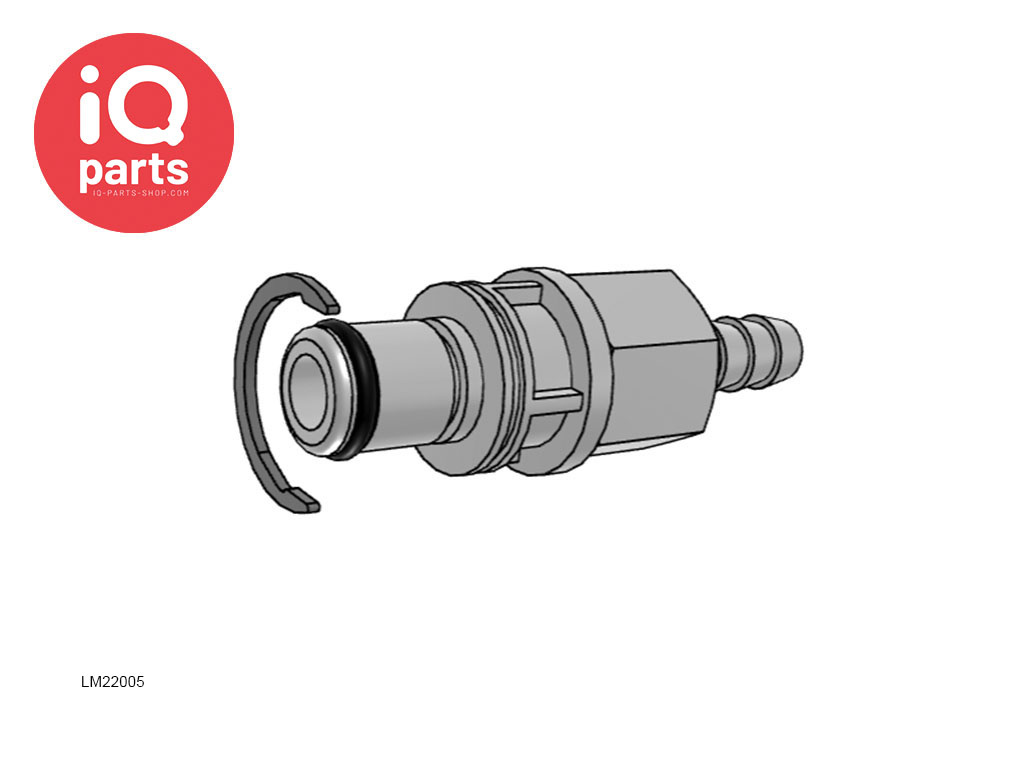

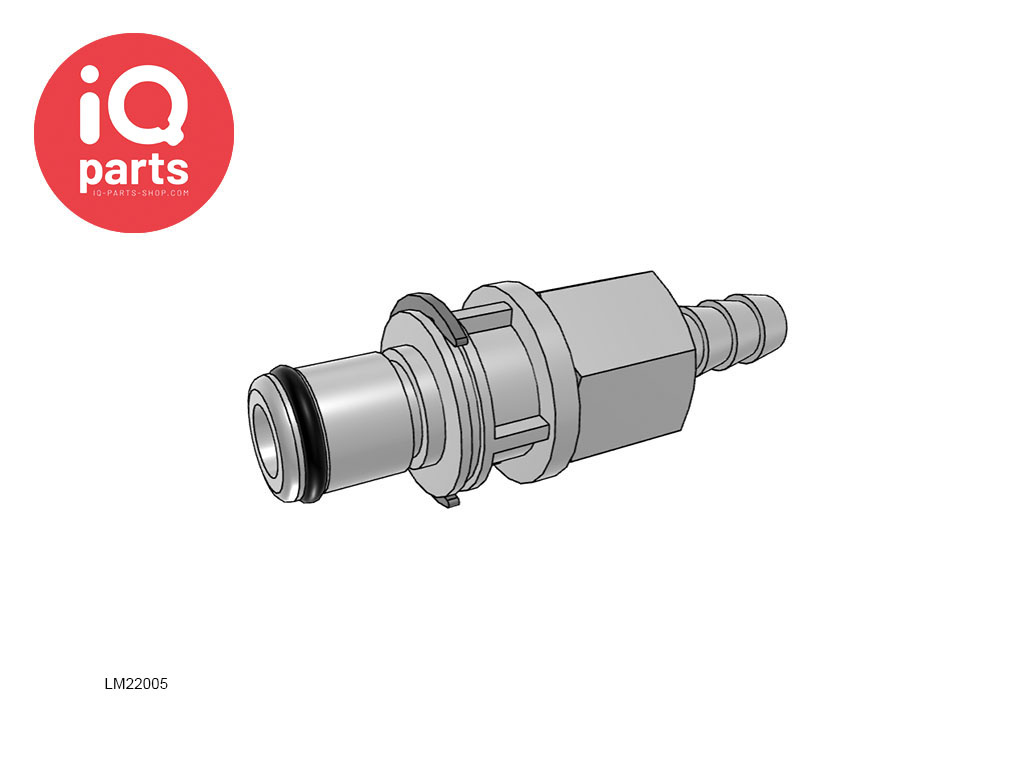

Eine gerade Stecker von CPC aus der Multi-Mount-Serie mit 7.9 mm Schlauchanschluß. Diese Schnellkupplung (männlich) sorgt für eine leckagefreie Abdichtung, teilweise durch einen Buna-N (NBR) Dichtring. Diese Kupplung ist mit Ventil (LMD22005) oder ohne Ventil (LM22005) erhältlich. (Wählen Sie oben rechts auf "Bitte wählen Sie:")

DIESER STECKER HAT EINEN DURCHFLUSS VON 1/4“

Multi-Mount-Kupplungen bieten einen einfach zu verwendenden Kupplung, mit dem Sie drei bis fünf Leitungen gleichzeitig verbinden können. Multi-Mount-Kupplungen sind in einer Vielzahl von Materialien erhältlich, darunter Acetal und verchromtes Messing. Multi-Mounts verfügen über eine Sicherheitsfunktion, um fehlerhafte Verbindungen zu verhindern, und können für maximale Designflexibilität mit oder ohne Ventile konfiguriert werden.

So montieren Sie den Multi-Mount:
  • Bestimmen Sie die Durchflussgröße und die Verschlussart.
  • Bestellen Sie zwei „Mehrfachmontageplatten“ (eine für die Kupplung und eine für die Stecker) mit der richtigen Anzahl an Anschlussöffnungen für Ihren konkreten Anwendungsfall (erhältlich mit 3, 4 oder 5 Öffnungen).
  • Bestellen Sie zwei „Standard-Kupplungen mit Daumenverschlüssen“ für die beiden äußeren Öffnungen. (Siehe die Serien PMC und MC für 1/8“-Durchfluss und die PLC- oder LC-Serie für 1/4“-Durchfluss)
  • Bestellen Sie eine entsprechende Anzahl „Kupplungen ohne Daumenverriegelung“ für die verbleibenden Innenöffnungen (aus der Multi-Mount-Serie: PMM- und MM-Serie für 1/8“-Durchfluss und PLM- und LM-Serie für 1/4“-Durchfluss)
  • Bestellen Sie eine entsprechende Anzahl „Stecker“ (Aus der Multi-Mount-Serie: PMM- und MM-Serie für 1/8“-Durchfluss und PLM- und LM-Serie für 1/4“-Durchfluss)

Jetzt müssen Sie nur noch die beiden äußeren Schnellkupplungen mit den Daumenverschlüssen trennen, um die gesamte Serie zu trennen.

Anwendungen:
  • Reinluftanlagen
  • Fermentation
  • Papierfabrikation
  • Laserkühlsysteme
  • Verpackungssysteme
  • Sauerstoffverdichter

Spezifikationen:
  • Material: Messing Verchromt
  • Erhältlich in verschiedenen Größen: von 3,2 mm bis 9,5 mm ID, auch im 90°-Winkel
  • Erhältlich mit Klemmringkupplung, Schlauchtülle oder Innengewinde
  • Mit und ohne Ventil
  • Acetalventil, Ventilfeder aus Edelstahl 316 (W5)
  • Federn, Stifte und Daumenverriegelung: Edelstahl
  • O-Ringe: Buna-N (NBR)
  • Druck: Minimum: Vakuum, Maximum: 500 psi (Messing) und 240 psi (Acetal) pro Einzelkupplung
  • Temperaturbereich: -40 °C bis 82 °C

Sehen Sie sich verwandte Produkte an, um die richtige Wahl für Ihre Anwendung zu finden, oder wenden Sie sich an unsere Verkaufsabteilung: [email protected]


Eigenschaften
Medium: Flüssig / Luft
Betriebsdruck: Minimum: Vakuum, Maximum: 500 psi (Messing) und 240 psi (Acetal) pro Einzelkupplung
Temperaturbereich: –40° C bis +82° C
Material: Messing verchromt
Abmessung: 1/4" Nennweite
Anschluss: Gerade Stecker
Dichtung: Buna-N (NBR)
Schlauchanschluss: 7.9 mm Innendurchmesser
Gewicht: --
CPC CPC - LM22005 / LMD22005 | Stecker | Messing Verchromt | 7.9 mm Schlauchanschluß | Multi-Mount
