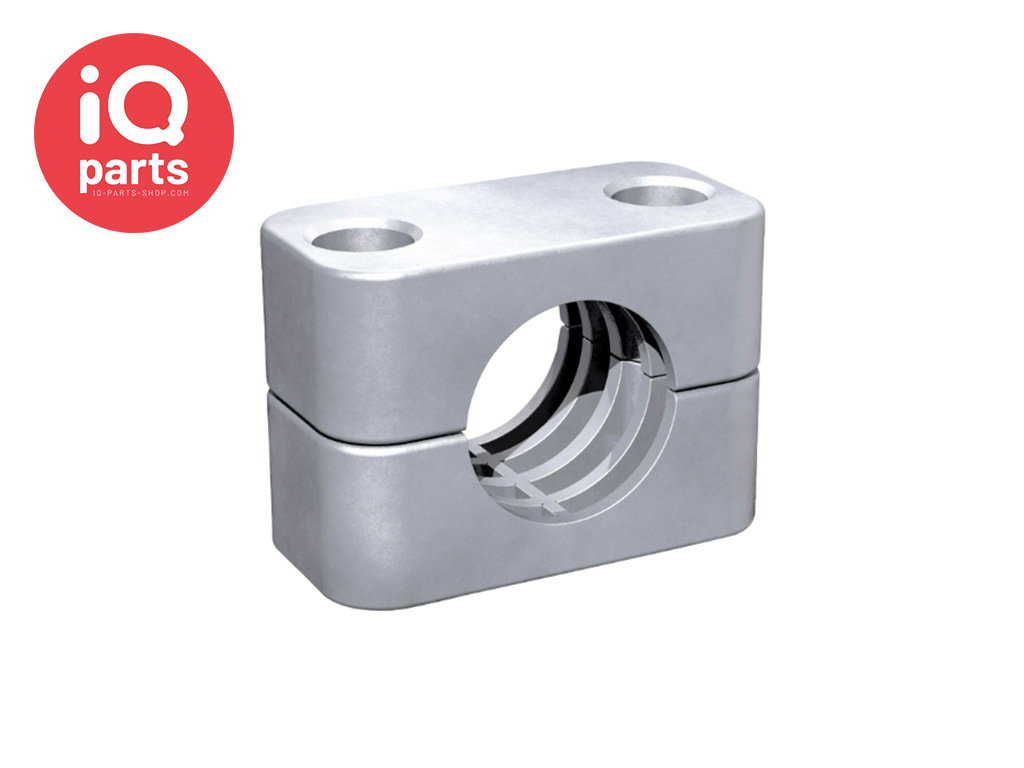

STAUFF Schellenkörper Standard Baureihe | Aluminium | gerippte Innenfläche



Mit dieser Schellenkörper von Stauff können Sie ganz einfach ein oder mehrere Rohre nebeneinander befestigen. Profiliertes Design wird empfohlen für die sichere Installation starrer Rohre und Leitungen.



Diese Schellenkörper hat eine gerippte Innenfläche und eine gewisse Vorspannung, sodass die Schelle Ihr Rohr gut festhält. Diese Schellenkörper besteht aus 2 Teilen und kann mittels Sechskantschrauben in Kombination mit einer Abdeckplatte oder Inbusschrauben montiert werden. Verwenden Sie unten eine Schweißplatte mit Gewinde, um die Schellenkörper zu befestigen. Die Länge der Schweißplatte bestimmt, wie viele Schellenkörper Sie nebeneinander montieren können. Sie können die Klemmen auch auf einer darunter liegenden Schiene montieren, sodass Sie problemlos mehrere Klemmen nebeneinander montieren können.

Diese Schellenkörper ist in einer Vielzahl von Durchmessern erhältlich, sodass Sie immer eine passende Größe finden. Wählen Sie im Auswahlmenü oben rechts auf dieser Seite den gewünschten Rohrdurchmesser aus.

Die Aluminiumversion verfügt NICHT über Gruppe 1 mit 1 Schraube

Die Größen 1A bis 8 bieten Platz für 2 Schrauben

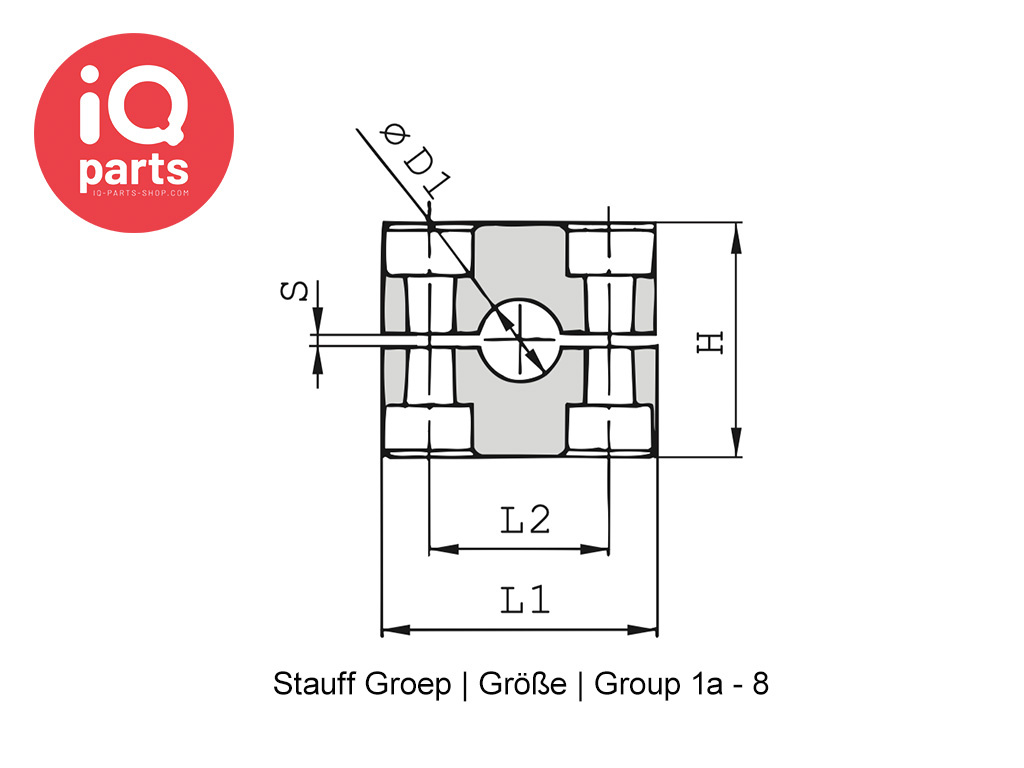

Jede Gruppe von Stauff hat ihre eigenen Dimensionen. Beispielsweise kann es vorkommen, dass in 2 Gruppen der gleiche Rohrdurchmesser vorkommt. Die Abmessung der Klemme ist dann unterschiedlich.



Zum Beispiel: 215-AL: 2 = Stauff-Größe, 15 = Rohr-ø, AL = Material (Aluminium)



Baugröße	Sechskantschraube mit Deckplatte	Inbusschraube ohne Deckplatte
1A	M6 x 30	M6 x 20
2	M6 x 35	M6 x 25
3	M6 x 40	M6 x 30
4	M6 x 45	M6 x 35
5	M6 x 60	M6 x 50
6	M6 x 70	M6 x 60
7	M6 x 100	M6 x 90
8	M6 x 125	M6 x 110

Schauen Sie sich im PDF unten die zahlreichen Möglichkeiten und die Systematik der Größenangabe an.
