Mikalor Brückeschelle ASFA-S | 12 mm | W4

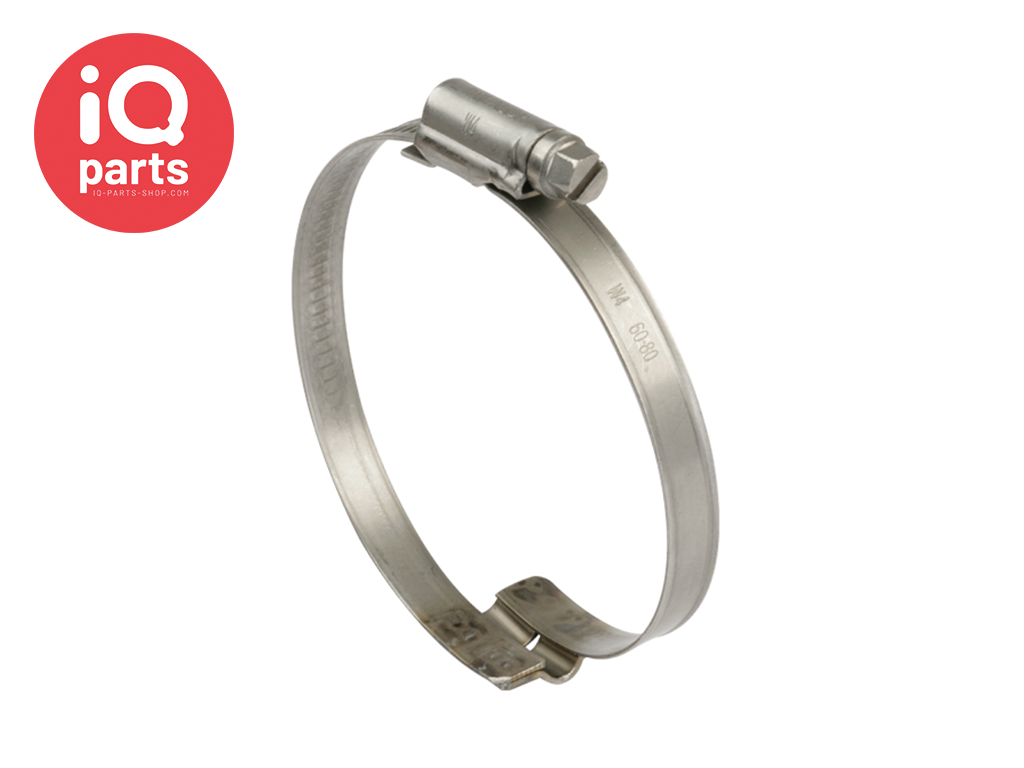

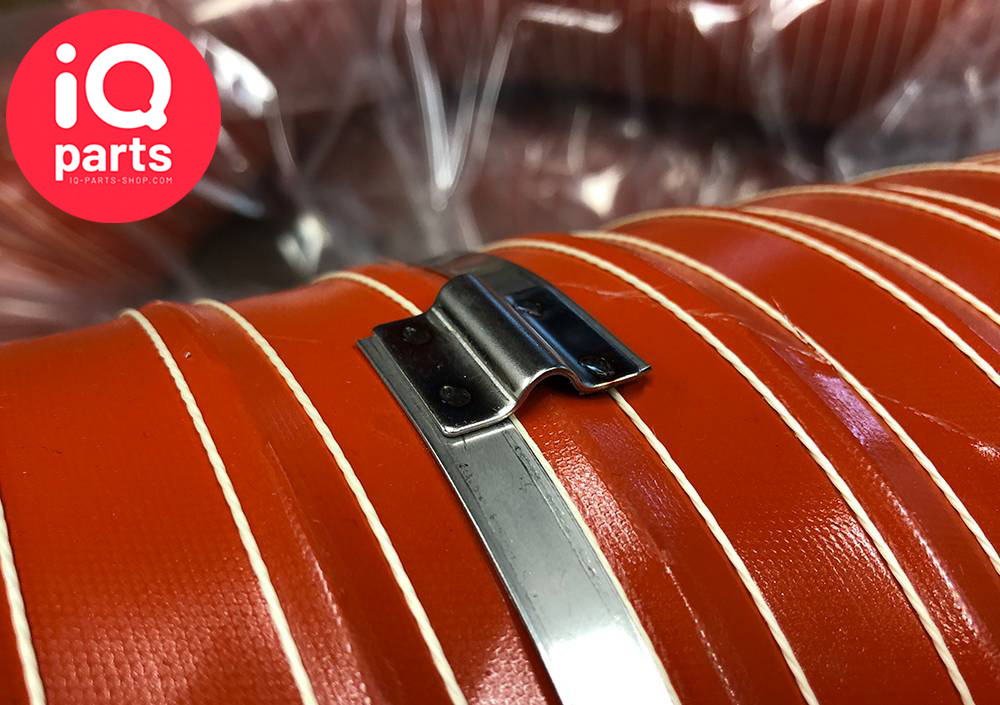

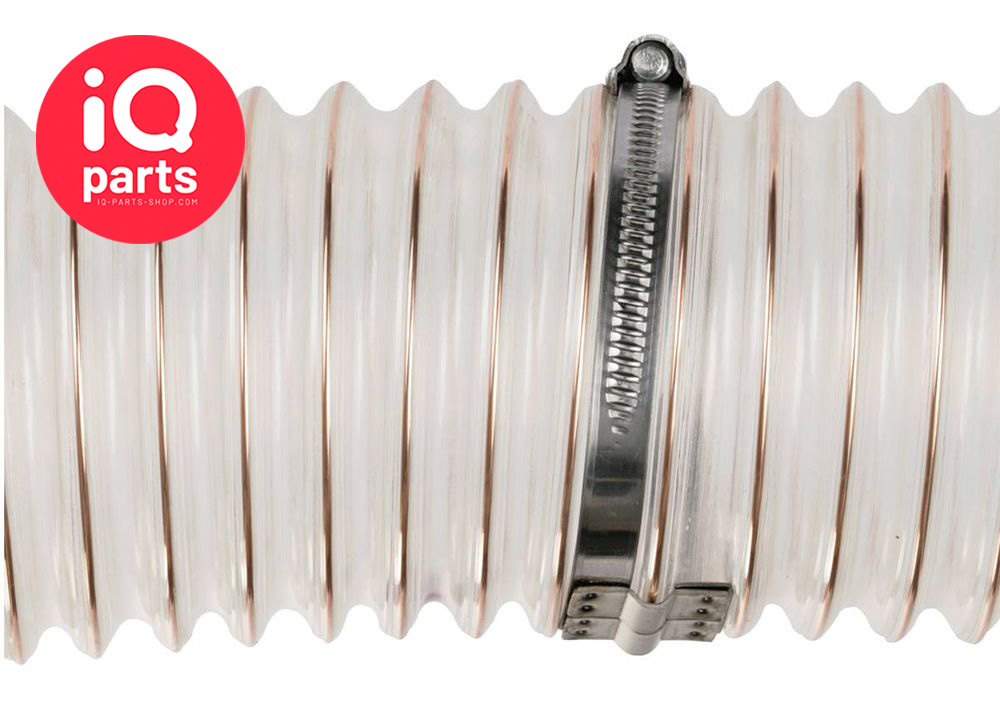

Die Mikalor ASFA-S Brückenschelle ist eine speziell entwickelte Wurmschrauben-Schlauchklemme, die für Extraktionsschläuche und Lüftungsschläuche geeignet ist, die mit einer äußeren Spirale ausgestattet sind. Die in der Klemme installierte "Brücke" fällt über die Spirale, die den Schlauch und die Schlauchschelle perfekt abdichtet. Es gibt keine bessere Lösung.



Ausführung nach DIN 3017. Das Edelstahlband ist relativ dünn und geschmeidig, aber dennoch stark, so dass es beim Anziehen der Klemme gut um den Umfang des Schlauches passt. Die Fäden sind am äußeren Umfang des Bandes kaltgewalzt, so dass das Innere vollständig flach ist. Darüber hinaus ist die Befestigung des Gehäuses an dem Gurt derart ausgebildet, dass die Innenseite des Gurtes dort ebenfalls kaum unterbrochen ist. Das alles sorgt für eine perfekte Verbindung zum Schlauchumfang und eine besonders gute Abdichtung. Um Beschädigungen am Schlauch zu vermeiden, wurden die Bandkanten nach außen gedreht.

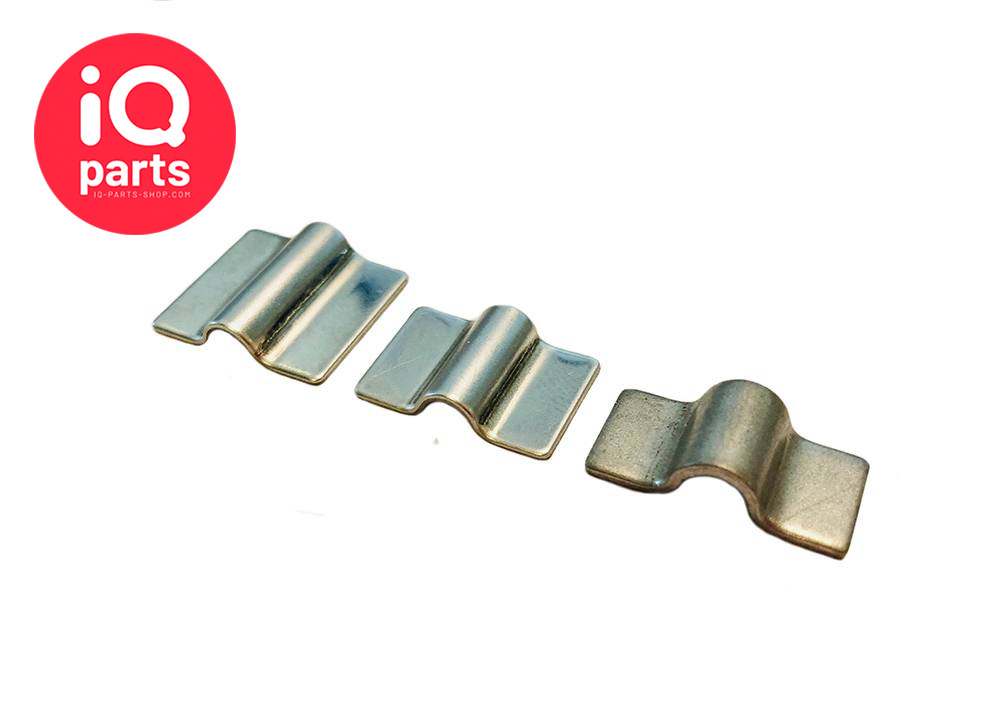

Wir haben verschiedene Größen von Brücken, für einen Spiraldurchmesser von Ø 4 und Ø 7 mm. Standardmäßig verwenden wir die Brücke für einen Spiraldurchmesser von Ø 4. Wenn Sie eine dickere Spirale am Schlauch haben, kontaktieren Sie uns bitte und wir machen einen entsprechenden Vorschlag.

Die Brückenklemme wird standardmäßig mit 1 Brücke in den Größen 32-50 mm bis 140-160 mm und mit 2 Brücken von 150-170 mm bis 220-240 mm geliefert.



Die Brückenklemme hat die Qualitätsstufe W4. Das bedeutet, dass alle Teile aus Edelstahl 304 gefertigt sind.

Wir bieten die Brückenklemme auch in der Qualitätsstufe W2 an. In diesem Fall besteht das Band aus Edelstahl (SS 430) und Gehäuse sowie Schraube aus verzinktem Stahl gefertigt sind. Klicken Sie HIER, um zur W2-Brückenklemme zu gelangen.

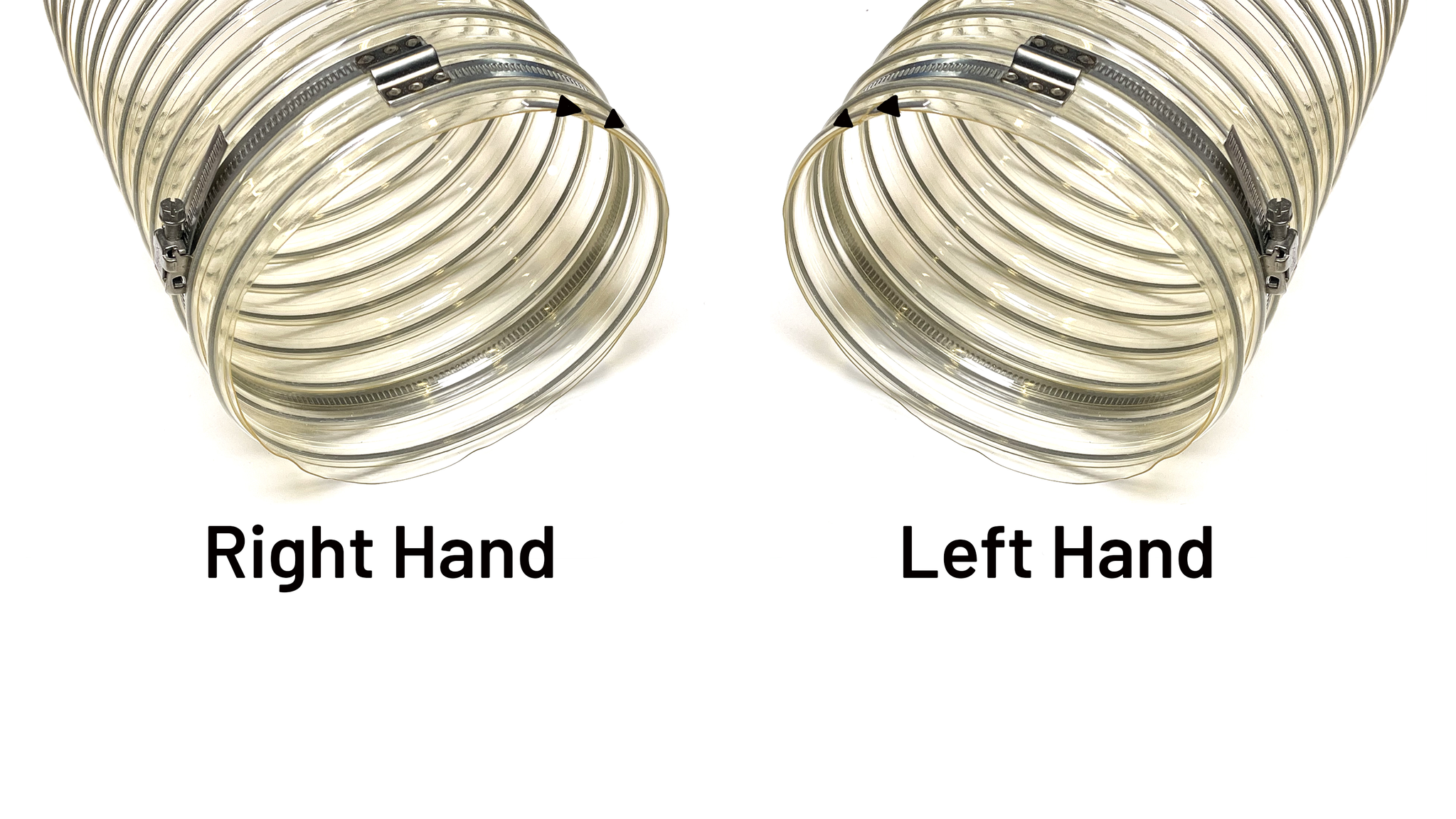

Die meisten Spiralschläuche haben eine Rechtsdrehung und benötigen daher eine rechtsdrehende Schlauchschelle. Achten Sie genau auf die Drehrichtung der Schlauchspirale (siehe Foto oben) und wählen Sie die richtige Drehrichtung!

• In W5-Ausführung, Edelstahl (AISI 316).
• Bis zu einem Durchmesser von 500 mm oder größer.
• Mit einem zusätzlichen Brückensegment.

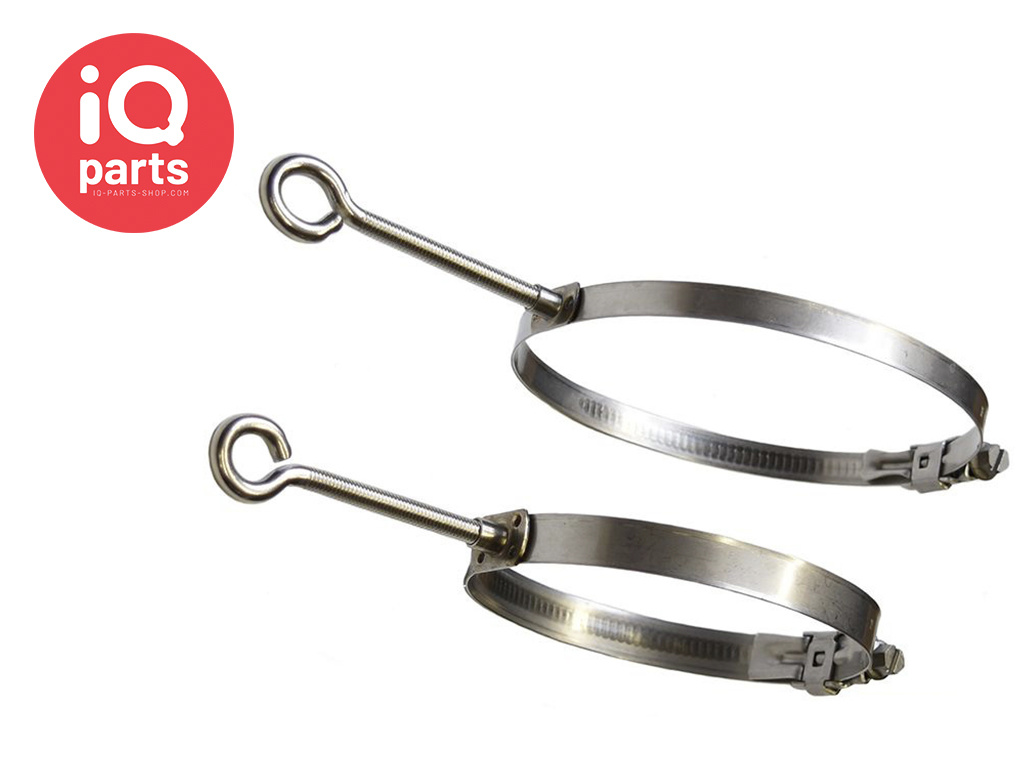

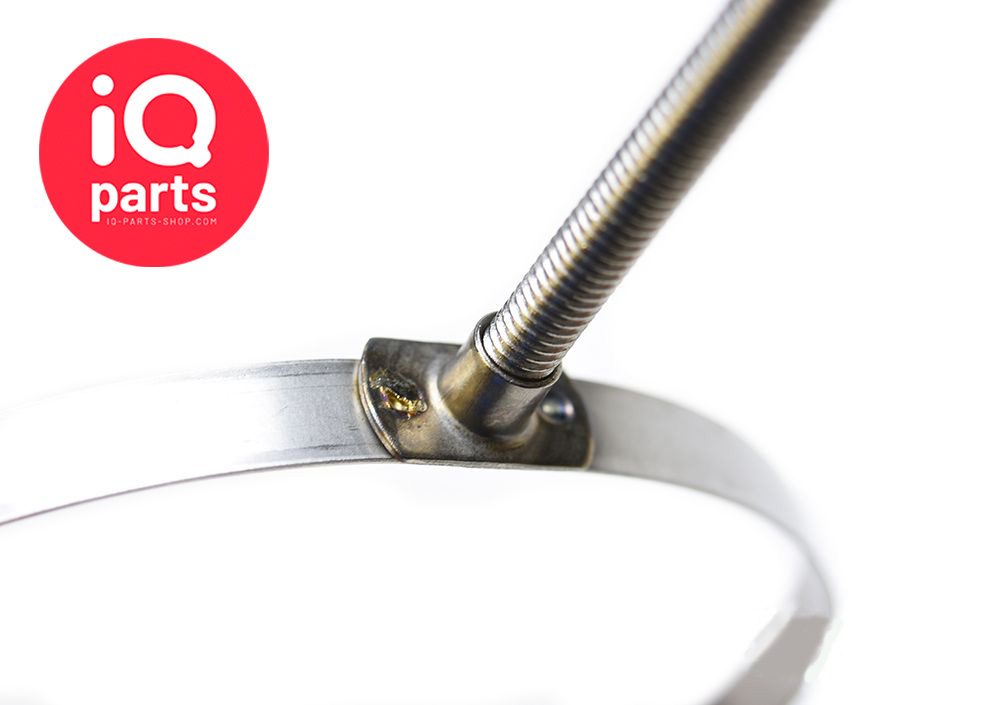

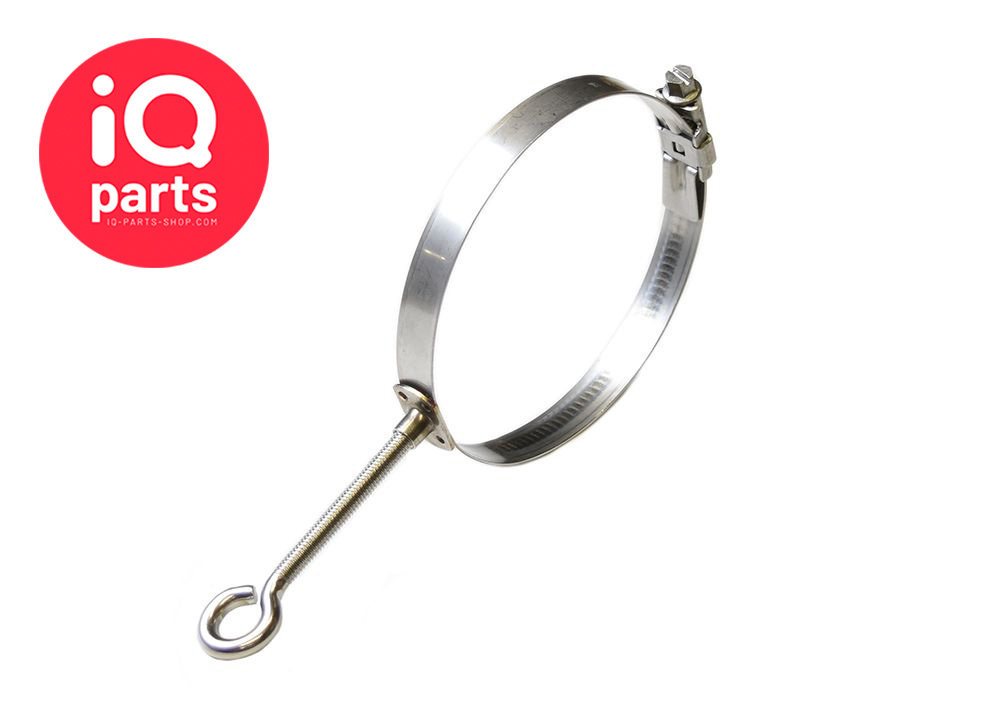

• Mit Edelstahl-Aufhängeöse. Mit Schnellverschluss.
• Ausgestattet mit M3 oder M4 Bolzen zur einfachen Montage an Profil, Wand etc.
• Ausgestattet mit Erdleitungsverbindung

Alle anderen Versionen am Stand möglich



Die gezeigten Produktfotos dienen lediglich der Veranschaulichung und begründen keinerlei Rechte daran. Sollten Sie sich bezüglich der richtigen Version oder Größe unsicher sein, konsultieren Sie bitte die beigefügte PDF-Datei oder kontaktieren Sie unseren Kundenservice.
