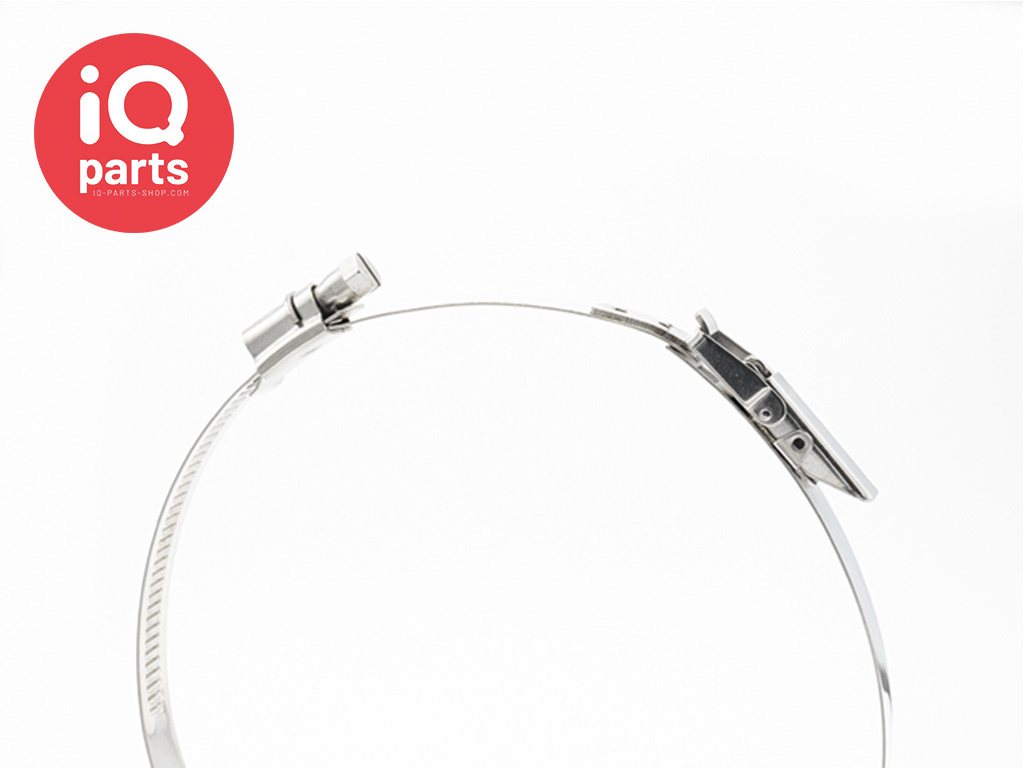

Ideal Maxi / Protex W5 - 20 mm breite, robuste Schnellverschluss Schelle

€56,- €67,76 Inkl. MwSt. | €56,00 exkl. MwSt.
(Grundpreis: €56,00 / Stück)
Auf Lager
Lieferzeit: Lieferung in 1 bis 2 tagen
Artikelnummer:: IDL-MAX-W5-105-130-PTX
  • 2 years Guarantee
  • Lieferzeit: Lieferung in 1 bis 2 tagen
Informationen

Ideal Maxi W5 (Edelstahl AISI 316) - 20 mm breite, robuste Schlauchschellen

Neu! Schraube wahlweise mit Sechskantschraubenkopf SW13 mm, oder: Innensechskant SW6 mm!

Diese Schneckengewindeschellen sind einfach in der Handhabung und geeignet für schwere, robuste Anwendungen, z.B. im Sanitärbereich. Schwere, glattwandige Schläuche können mit diesen Schellen einfach und sicher an Rohrenden, Kupplungen und andere Anschlüsse montiert werden. Das stabile Band mit einer Breite von 20 mm besitzt eine durchgeprägte Innenseite. Das Schneckengewinde gewährleistet maximale Anzugskräfte und eine gleichmäßige Verteilung des Anpressdrucks über die gesamte Bandbreite, so dass eine zuverlässige Abdichtung gewährleistet werden kann.

20 mm Bandbreite

  • robuste Anwendungen
  • höchste Anzugsdrehmomente
  • große Spannbereiche
  • einfache Handhabung
  • Durchmesser ab 60 mm
  • maximaler Durchmesser definiert durch Kundenanforderung

Bandabmessungen;


Gehäuse : Banddicke 1,50 mm


Mit dem gewählten 1,50 mm dicken Bandstahl wird bei der IDEAL-MAXI-Schlauchschelle eine sichere Führung der Schraube und des Bandes zur Übertragung hoher Kräfte realisiert. Damit werden bei geringen Leerlaufmomenten gleichzeitig höchste Bruchmomente realisiert. In Verbindung mit der vergleichsweise geringen Reibung und dem Schneckenantrieb resultieren daraus hohe Bandzugkräfte.


Gewindebänder : Banddicke 1,00 mm


Mit der gewählten Banddicke von 1,00 mm können höchste Bandzugkräfte übertragen werden, die aus einer besonders stabilen Ausführung des – extra auf das Sondergewinde der Schraube abgestimmten – eingeprägten Bandgewindes abgeleitet werden. Zugleich bieten die gewählten Materialien eine Gewähr für eine hohe Elastizität und damit gute, formschlüssige Anlage an den Schlauchaußendurchmesser.


Materialqualitäten;






W5



Band



:



Chromnickelstahl, Werkstoff 1.4401





Gehäuse



:



Chromnickelstahl, Werkstoff 1.4401





Schraube



:



Chromnickelstahl, Werkstoff 1.4305





Schraubenkopfform



:



geschlitzte Sechskantschraube SW 13 mm





W5

Alle Bestandteil aus Chrom-Nickel-Molybdän-Stahl (1.4401) (auch unter V4A bekannt). Höchste Anforderung an Korrosionsbeständigkeit (seewasserbeständig). Schwer magnetisierbar


Download PDF

Eigenschaften
Bolzen: SW 13 mm
Band breite: 20 mm
Anzugsdrehmoment (Max. Wert): 18 Nm (Max. Wert)
Ideal Ideal Maxi / Protex W5 - 20 mm breite, robuste Schnellverschluss Schelle
