IQ-Parts V-Profilschelle Type SVSPR | W4 | 1-teilig, 3 segmente

Informationen

IQ-Parts V-Profilschelle Type SVSPR | W4 | 1-teilig, 3 segmente

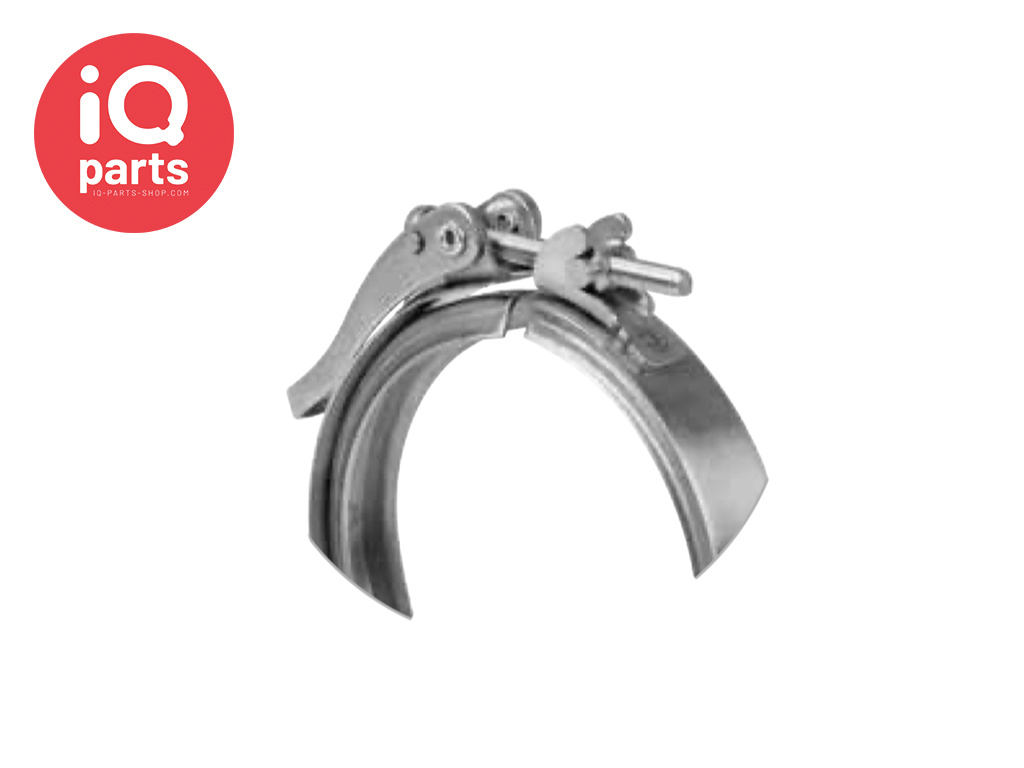

Die IQ-Parts V-Profil-Bandschelle Typ SVSPR ist eine der Varianten aus der V-Profil-Serie von IQ-Parts. Der Typ SVSPR verfügt über einen neigbaren Verriegelungsmechanismus, wodurch die Montage noch schneller und einfacher wird.

Die IQ-Parts V-Profil-Bandschellen sind zuverlässige und zeitsparende Verbindungselemente für Industrie und Automotive. Sie werden nach Kundenwunsch gefertigt und können mit unterschiedlichen Profilen, Gurtbreiten und Verschlussarten geliefert werden.

Die V-Profil-Bandschellen Typ SVSPR können in jedem anderen gewünschten Durchmesser bestellt werden. Achten Sie vor der Bestellung auf den Mindestdurchmesser und die technischen Details in der untenstehenden PDF-Datei.

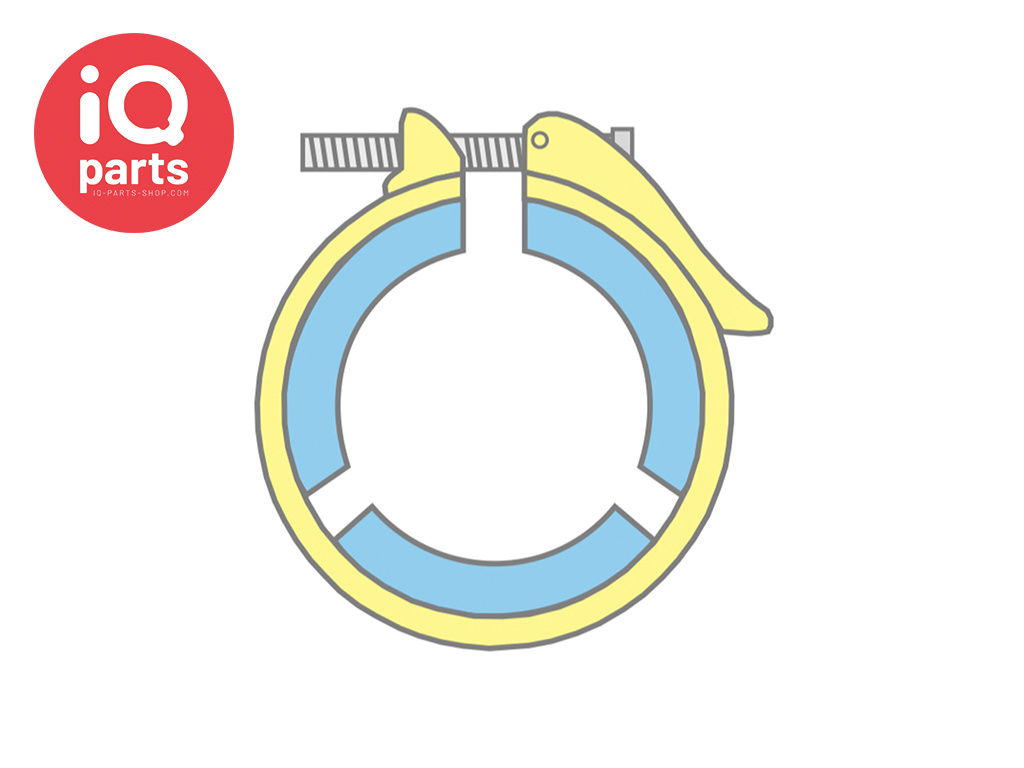

Diese einteilige Ausführung eignet sich für kleine Innendurchmesser und wenn Sie die Klemme um das Rohr schieben können, da sie sich nur begrenzt öffnen lässt.

Wir bieten auch eine zweiteilige Klemme mit zwei Segmenten an. Diese verfügt über ein Scharnier und ist für Innendurchmesser von 200 mm bis 500 mm erhältlich.

KLICKEN SIE HIER, um zur zweiteiligen Klemme zu gelangen.

Andere verfügbare Verschlussart:

STC: Schrauben und Mutter sind vormontiert.
QRC: Mit Schnellverschluß-Bolzen, für schnelle Montage und Demontage.

Vorteile auf einen Blick:

Geringe Reibungsverluste
Robuste Präzisionskomponenten
Konstant hohe Materialqualität
Hochmoderne automatisierte Produktion
Sehr wettbewerbsfähiger Preis

Anwendungen:

Automotive: Verbindung Turbolader - Katalysator
Automotive: Auspuffkrümmer
Branche: Schüttgutbehälter
Branche: Bypass-Filtereinheit
Motoren
Pumpen
Abgasrückführungssystemen

Produktmethode:

Die Methode der Profilklemme basiert auf dem Prinzip einer schiefen Ebene. Diese übt beim Anziehen des Sicherungsbolzens eine Umfangskraft auf die Profilsegmente aus. Durch das Profil werden die beiden Flanschhälften gegeneinander gepresst. Die aufgebrachte Umfangskraft wird in eine deutlich höhere Axialkraft umgewandelt.

IQ-Parts V-Profil-Bandschellen sind Schnellkupplungselemente für Flansche und eine wirtschaftliche Alternative zu herkömmlichen Bolzen-Flansch-Verbindungen.

Eine detaillierte technische Beschreibung finden Sie im untenstehenden PDF.

Wichtige Informationen zur Bestellung:

Wir liefern Ihnen SVS-Klemmen mit Profil (SVSPR) nach Maß.

Geben Sie alle erforderlichen Daten oben rechts ein.

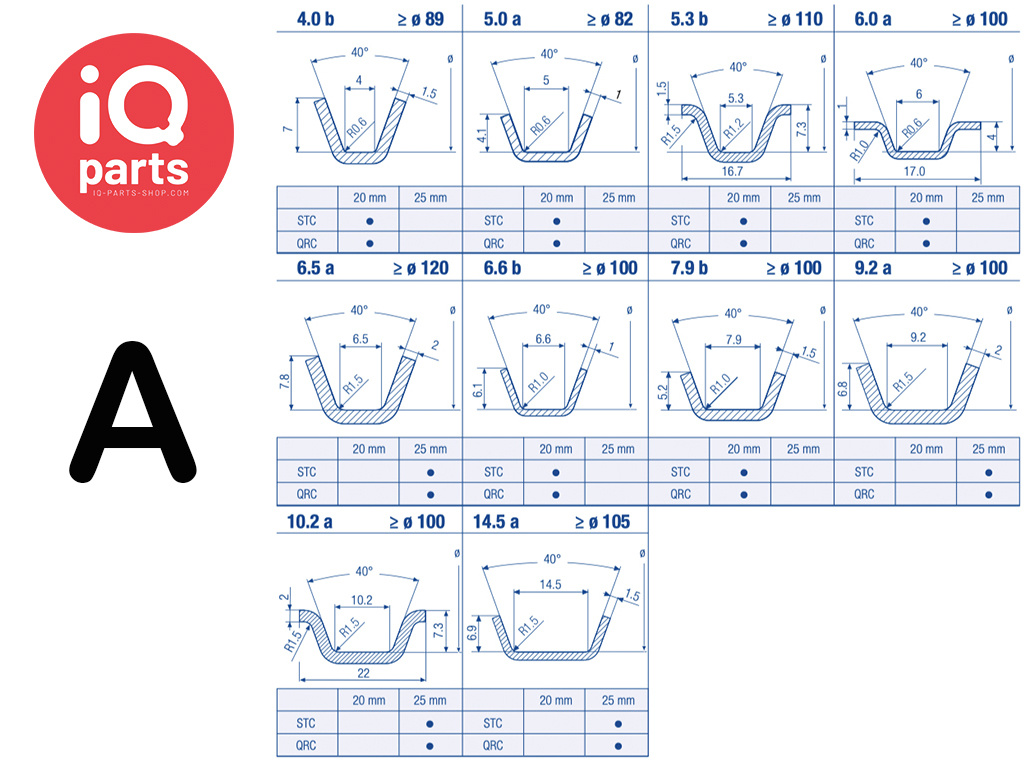

Wählen Sie den richtigen PROFILTYP aus, siehe Foto A oder die PDF-Datei. Beachten Sie, dass jeder Typ einen minimalen und maximalen Innenprofil-Durchmesser aufweist:

4.0 b: 89 mm – 300 mm und 20 mm breit
5.0 a: 82 mm – 300 mm und 20 mm breit
5.3 b: 110 mm – 300 mm und 20 mm breit
6.0 a: 125 mm – 300 mm und 20 mm breit
6.5 a: 130 mm – 300 mm und 25 mm breit
6.6 b: 100 mm – 300 mm und 20 mm breit
7.9 b: 100 mm – 300 mm und 20 mm breit
9.2 a: 100 mm – 300 mm und 25 mm breit
10.2 a: 130 mm – 300 mm und 25 mm breit
14.5 a: 105 mm – 300 mm und 25 mm breit breit

Wählen Sie zwischen W4- und W5-Qualität.

Geben Sie den gewünschten Innendurchmesser des Profils in mm ein und beachten Sie die oben genannten, für jeden Profiltyp geltenden Maße.

Und klicken Sie auf „ZUM WARENKORB HINZUFÜGEN“.

Der Preis bleibt bei € 0,- , aber die Produkte sind nicht kostenlos! Sie fordern ein unverbindliches Angebot an!

Geben Sie im Bestellvorgang alle Ihre Daten ein und wählen Sie „Bestelling afhalen in Nieuw-Vennep op afspraak“ und anschließend „Überweisung“ als Zahlungsart.

Schließen Sie die Bestellung ab und klicken Sie auf „KAUFEN“. Wir kontaktieren Sie dann für ein unverbindliches Angebot.

Mindestbestelleinheit: 100 Stück

Wenn nicht auf Lager, beträgt die Lieferzeit 8 - 10 Wochen nach Bestellung!

Produktcode:

06072043089 - 06072032082 - 06072028110 - 06072004125 - 06074015130 - 06072031100 - 06072099100 - 06074009100 - 06074081130 - 06074028105

Die gezeigten Produktfotos dienen lediglich der Veranschaulichung und begründen keinerlei Rechte daran. Sollten Sie sich bezüglich der richtigen Version oder Größe unsicher sein, konsultieren Sie bitte die beigefügte PDF-Datei oder kontaktieren Sie unseren Kundenservice.

Bolzen:	M6 x 70
Band breite:	20 mm oder 25 mm
Anzugsdrehmoment (Max. Wert):	20 mm = 6 NM, 25 mm = 12 NM
