IQ-Parts Flanschstutzen SMS 3008 | SWG | SMS 3017 | BS 4825-3 | RVS 316L

Marke: IQ-Parts

| Eigene Bewertung erstellen

IQ-Parts IQ-Parts Flanschstutzen SMS 3008 | SWG | SMS 3017 | BS 4825-3 | RVS 316L

€12,44 Inkl. MwSt.

€10,28 exkl. MwSt.

* exkl. MwSt. | zzgl. Versandkosten

Jetzt 0 noch auf Lager
Lieferzeit: 1 Woche nach Bestellung

Bitte wählen Sie:

Zum Warenkorb hinzufügen

Zur Wunschliste hinzufügen

Auf Vergleichsliste setzen

Artikelnummer::

IQP-20415100

2 Jahre Garantie
Lieferzeit: 1 Woche nach Bestellung

Dieses Produkt teilen

Informationen

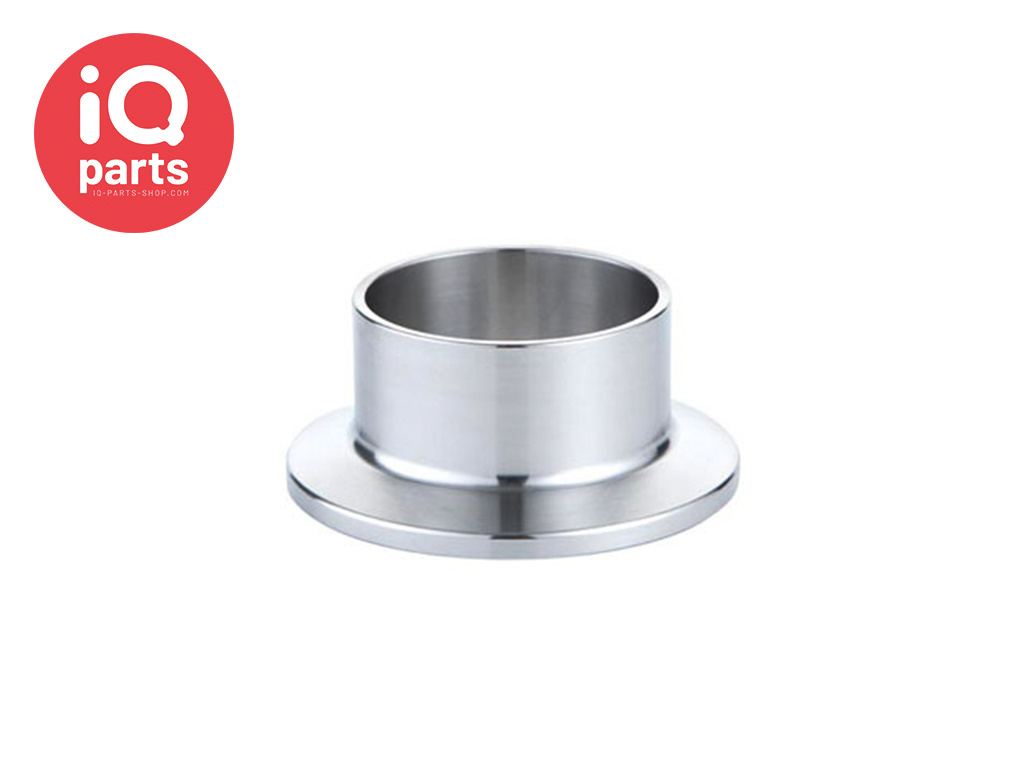

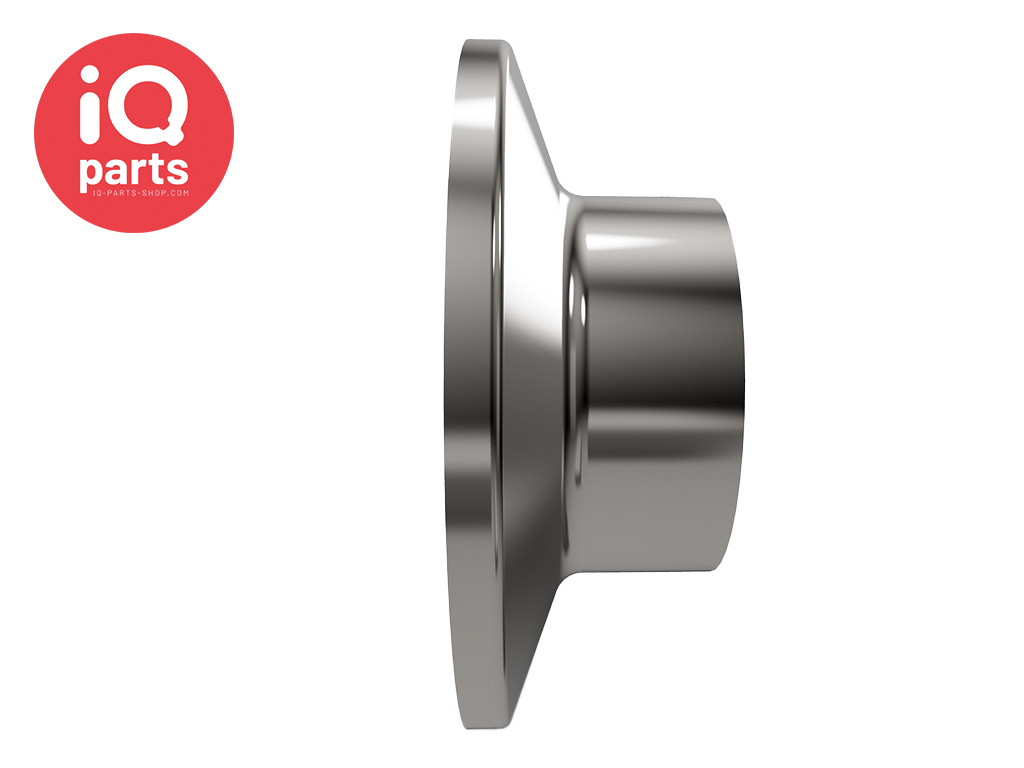

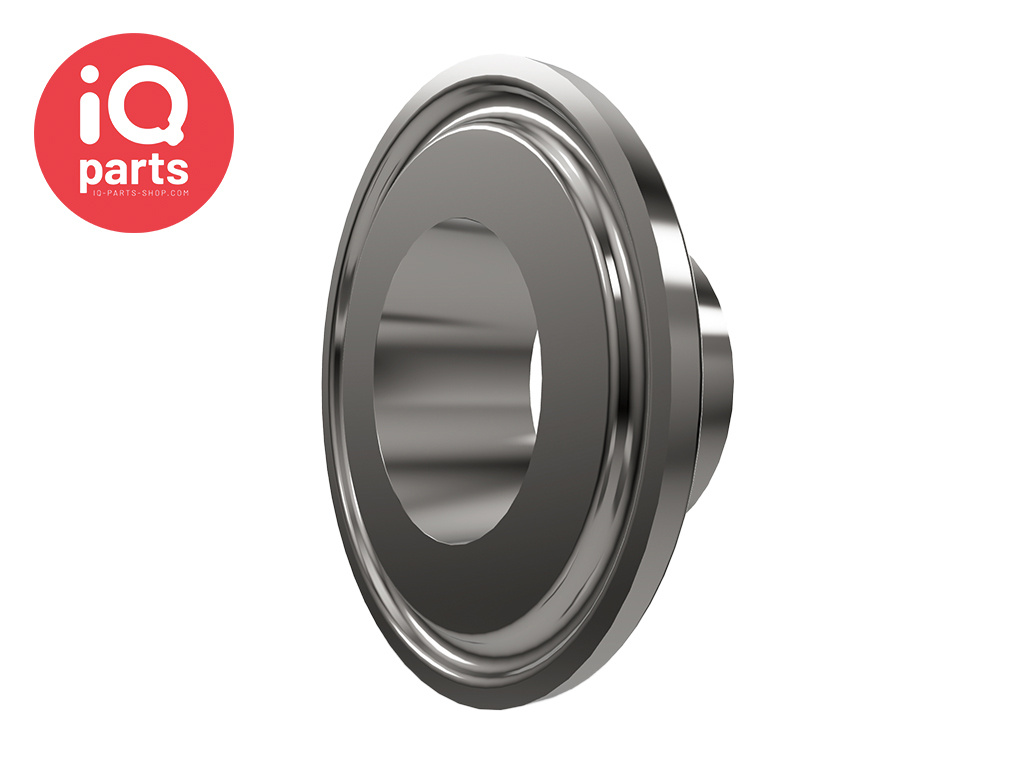

IQ-Parts Flanschstutzen SMS 3008 | SWG | SMS 3017 | BS 4825-3 (A2:2009) | RVS 316L

Flanschstutzen SMS 3008, SWG, SMS 3017 & BS 4825-3 Clamp-verbindungen sind ideal geeigent für den Einsatz in der Lebensmittel-, Pharma-, Chemie- und Biologieindustrie. Diese Klemm-verbindungen nach SMS 3008, SWG, SMS 3017 & BS 4825-3 eignen sich auch im Bereich Motoren- und Prüfstandsbau.

Eigenschaften:

Material: Edelstahl AISI 316L (entspricht 1.4404)
Flanschstutzen in verscheidenen Ausführungen: nach DIN 32676 Reihe A/B/C in der Ausführung KK (kurz) und KL (lang), ISO 2852, EN ISO 1127, Sondergrößen, BS 4825, etc.
Standardschnittstelle: Hygieneklasse H3, innen <0,8 µm, außen <1,6 µm

Neben den Flanschstutzen und Blinddeckeln nach SMS 3008, SWG, SMS 3017 & BS 4825-3 bieten wir Ihnen auch die passenden Dichtungen in verschiedenen Dichtungsmaterialien und Gussklammern in unterschiedlichen Ausführungen an. Sehen Sie sich dazu die Ergänzende Produkte an.

Schauen Sie sich das PDF der gewünschten Klemme genau an, um die Klemme in der richtigen Größe mit den richtigen Flanschstutzen zu bestellen!!

SMS 3008	Rohr AD A	Rohr ID B	Flansch AD C	Nut D	Länge E	Item-No.
NS 18	18,0	16,0	25,0	20,2	28,6	20415060
NS 25	25,0	22,6	50,5	43,5	21,5	20415100
NS 38	38,0	35,6	50,5	43,5	21,5	20415150
NS 51	51,0	48,6	64,0	56,5	21,5	20415200
NS 63,5	63,5	60,2	77,5	70,5	21,5	20414252
NS 76,1	76,1	72,9	91,0	83,5	21,5	20414310
NS 89	89,0	85,0	106,0	97,0	21,5	20415350
NS 101,6	101,6	97,4	119,0	110,0	21,5	20414410

SWG	Rohr AD A	Rohr ID B	Flansch AD C	Nut D	Länge E	Item-No.
NS 25,4	25,4	22,1	50,5	43,5	21,5	20414100
NS 38,1	38,1	34,8	50,5	43,5	21,5	20414150
NS 51	50,8	47,5	64,0	56,5	21,5	20414200
NS 63,5	63,5	60,2	77,5	70,5	21,5	20414252
NS 76,1	76,2	72,9	91,0	83,5	21,5	20414310
NS 101,6	101,6	97,4	119,0	110,0	21,5	20414410

SMS 3017	Rohr AD A	Rohr ID B	Flansch AD C	Nut D	Länge E	Item-No.
NS 25	25,6	22,6	50,5	43,5	21,5	20415500
NS 33,7	33,7	30,5	50,5	43,5	21,5	20413204
NS 38	38,6	35,6	50,5	43,5	21,5	20415600
NS 51	51,6	48,6	64,0	56,5	21,5	20415650
NS 63,5	64,1	60,3	77,5	70,5	21,5	20415700
NS 76,1	76,7	72,9	91,0	83,5	21,5	20415750
NS 101,6	102,5	97,6	119,0	110,0	21,5	20415850

BS 4825-3	Rohr AD A	Rohr ID B	Flansch AD C	Nut D	Länge E	Item-No.
1/2"	12,7	9,52	25,4	20,3	21,5	20417015
3/4"	19,05	15,85	25,4	20,3	21,5	20417025
1"	25,65	22,2	50,5	43,5	21,5	20417100
1 1/2"	38,35	34,9	50,5	43,5	21,5	20417150
2"	51,05	47,6	64,0	56,5	21,5	20417200
2 1/2"	63,5	60,2	77,5	70,5	21,5	20414252
3"	76,2	72,9	91,0	83,5	21,5	20414310
4"	101,6	97,4	119,0	110,0	21,5	20414410
6 5/8"	169,35	163,1	183,0	174,0	28,0	20417500
8 5/8"	220,55	213,9	233,5	225,0	28,0	20417550

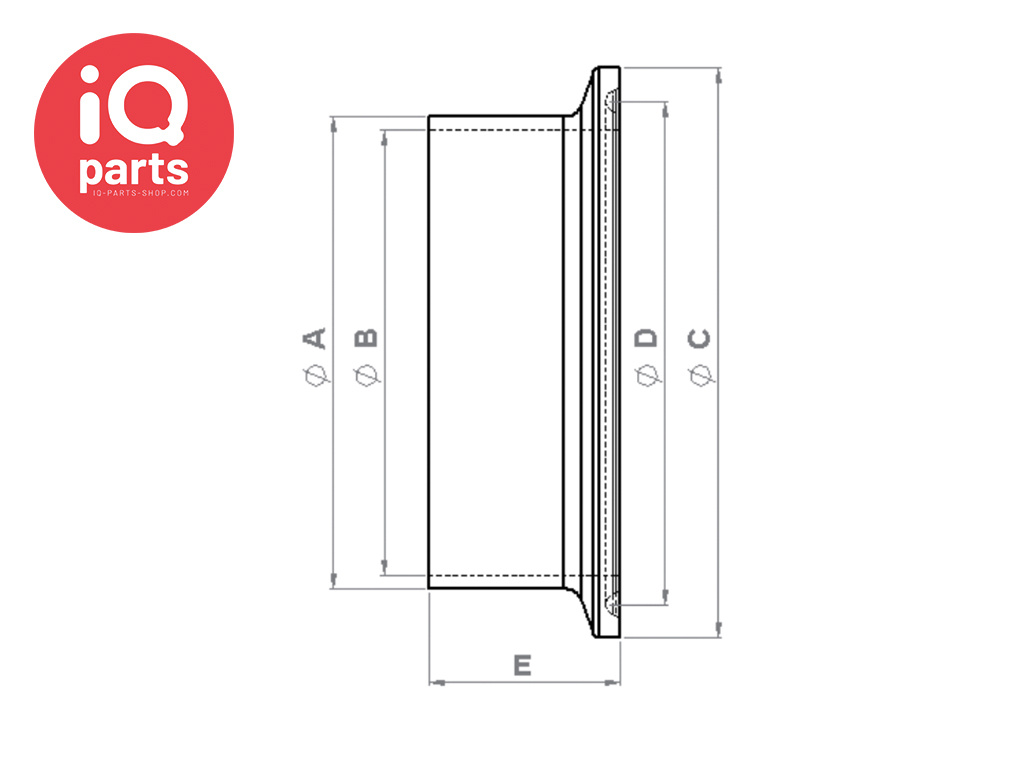

Maße in mm, Buchstaben A, B, C, D und E entsprechen dem Foto der technischen Zeichnung
