IQ-Parts Flanschstutzen DIN32676 | Reihe C | Lang (KL) | AISI 316L

€13,75 Inkl. MwSt.
€11,36 exkl. MwSt.
* exkl. MwSt. | zzgl. Versandkosten
Jetzt 0 noch auf Lager
Lieferzeit: 1 Woche nach Bestellung
Artikelnummer:: IQP-20414020
  • 2 Jahre Garantie
  • Lieferzeit: 1 Woche nach Bestellung
Informationen

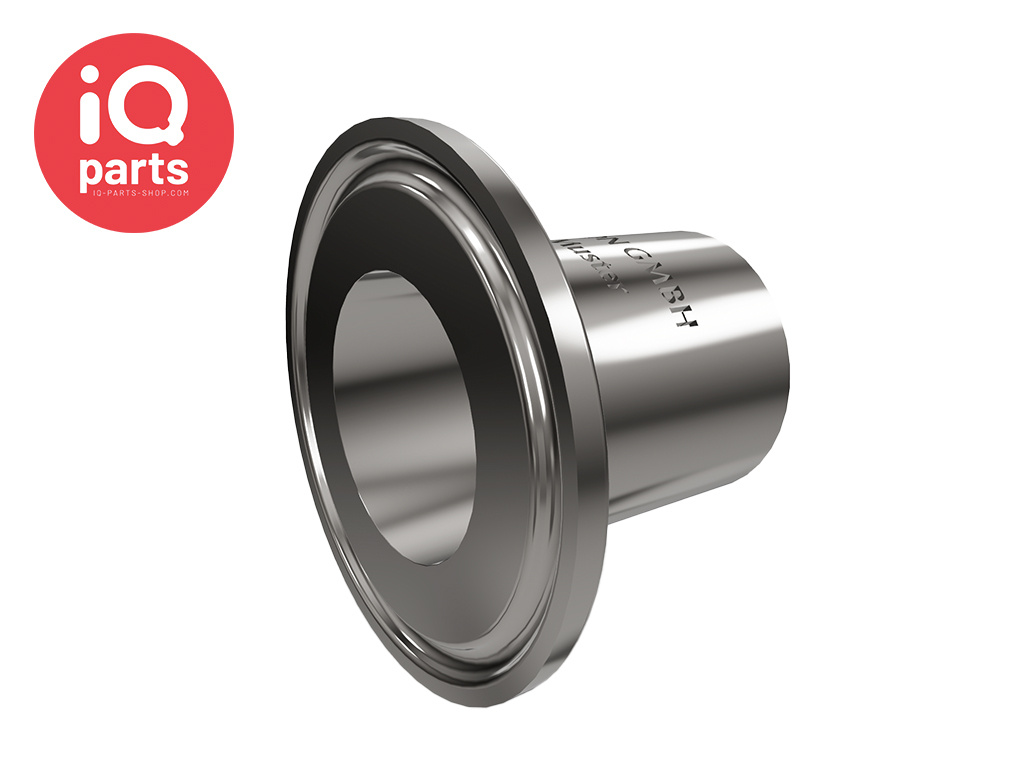

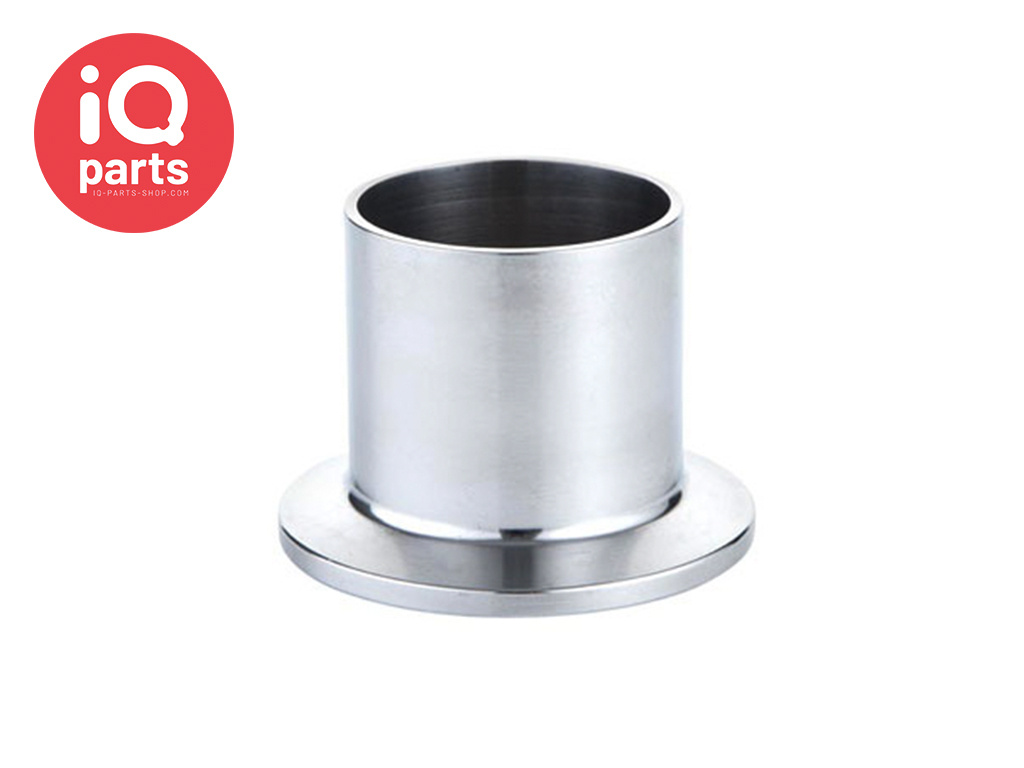

Flanschstutzen DIN32676 | Reihe C | Lang (KL) | AISI 316L

Flanschstutzen DIN32676 Clamp-verbindungen sind ideal geeigent für den Einsatz in der Lebensmittel-, Pharma-, Chemie- und Biologieindustrie. Diese Klemm-verbindungen nach DIN32676 eignen sich auch im Bereich Motoren- und Prüfstandsbau.

Eigenschaften:
  • Material: Edelstahl AISI 316L (entspricht 1.4404)
  • Flanschstutzen in verscheidenen Ausführungen: nach DIN 32676 Reihe A/B/C in der Ausführung KK (kurz) und KL (lang), ISO 2852, EN ISO 1127, Sondergrößen, BS 4825, etc.
  • Standardschnittstelle: Hygieneklasse H3, innen <0,8 µm, außen <1,6 µm

Neben den Flanschstutzen und Blinddeckeln nach DIN32676 bieten wir Ihnen auch die passenden Dichtungen in verschiedenen Dichtungsmaterialien und Gussklammern in unterschiedlichen Ausführungen an. Sehen Sie sich dazu die Ergänzende Produkte an.

Schauen Sie sich das PDF der gewünschten Klemme genau an, um die Klemme in der richtigen Größe mit den richtigen Flanschstutzen zu bestellen!!


Reihe C

DN

Zoll / Inch

Rohr AD

A

Rohr ID

B

Flansch AD

C

Nut

D

Lang (KL)

E

Item-No.

1/2″

12,7

9,4

25,0

20,2

28,6

20414020

3/4″

19,05

15,75

25,0

20,2

28,6

20414030

1″

25,4

22,1

50,5

43,5

36,0

20414105

1 1/2″

38,1

34,8

50,5

43,5

36,0

20414155

2″

50,8

47,5

64,0

56,5

36,0

20414205

2 1/2″

63,5

60,2

77,5

70,5

36,0

20414255

3″

76,2

72,9

91,0

83,5

48,0

20414305

4″

101,6

97,38

119,0

110,0

48,0

20414405

6"

152,4

146,86

167,0

156,5

66,0

20414605

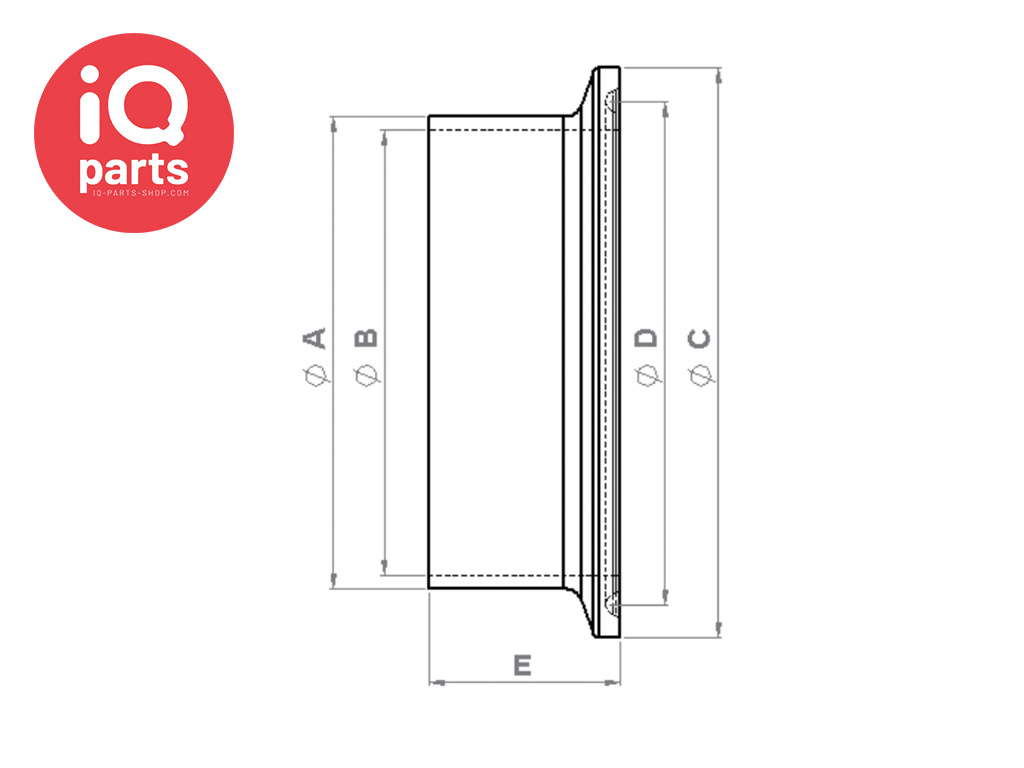

Maße in mm, Buchstaben A, B, C, D und E entsprechen dem Foto der technischen Zeichnung


produktcode:
20414020 - 20414030 - 20414105 - 20414155 - 20414205 - 20414255 - 20414305 - 20414405 - 20414605
