Startseite / IQ-Parts Flanschstutzen DIN32676 | Reihe A | Kurz (KK) | AISI 316L

IQ-Parts Flanschstutzen DIN32676 | Reihe A | Kurz (KK) | AISI 316L

Marke: IQ-Parts

| Eigene Bewertung erstellen

IQ-Parts IQ-Parts Flanschstutzen DIN32676 | Reihe A | Kurz (KK) | AISI 316L

€9,70 Inkl. MwSt.

€8,02 exkl. MwSt.

* exkl. MwSt. | zzgl. Versandkosten

Jetzt 0 noch auf Lager
Lieferzeit: 1 Woche nach Bestellung

Bitte wählen Sie:

Zum Warenkorb hinzufügen

Zur Wunschliste hinzufügen

Auf Vergleichsliste setzen

Artikelnummer::

IQP-20411980

2 Jahre Garantie
Lieferzeit: 1 Woche nach Bestellung
Kundendienst 09:00 - 17:00

Dieses Produkt teilen

Informationen

Flanschstutzen DIN32676 | Reihe A | Kurz (KK) | AISI 316L

Flanschstutzen DIN32676 Clamp-verbindungen sind ideal geeigent für den Einsatz in der Lebensmittel-, Pharma-, Chemie- und Biologieindustrie. Diese Klemm-verbindungen nach DIN32676 eignen sich auch im Bereich Motoren- und Prüfstandsbau.

Eigenschaften:

Material: Edelstahl AISI 316L (entspricht 1.4404)
Flanschstutzen in verscheidenen Ausführungen: nach DIN 32676 Reihe A/B/C in der Ausführung KK (kurz) und KL (lang), ISO 2852, EN ISO 1127, Sondergrößen, BS 4825, etc.
Standardschnittstelle: Hygieneklasse H3, innen <0,8 µm, außen <1,6 µm

Neben den Flanschstutzen und Blinddeckeln nach DIN32676 bieten wir Ihnen auch die passenden Dichtungen in verschiedenen Dichtungsmaterialien und Gussklammern in unterschiedlichen Ausführungen an. Sehen Sie sich dazu die Ergänzende Produkte an.

Schauen Sie sich das PDF der gewünschten Klemme genau an, um die Klemme in der richtigen Größe mit den richtigen Flanschstutzen zu bestellen!!

Reihe A DN Metrisch	Rohr AD A	Rohr ID B	Flansch AD C	Nut D	Kurz (KK) E	Item-No.
DN06	8,0	6,0	25,0	20,2	12,7	20411980
DN08	10,0	8,0	25,0	20,2	12,7	20411990
DN10	13,0	10,0	34,0	27,5	18,0	20412001
DN15	19,0	16,0	34,0	27,5	18,0	20412051
DN15	19,0	16,0	50,5	43,5	18,0	20412060
DN20	23,0	20,0	34,0	27,5	18,0	20412101
DN25	29,0	26,0	50,5	43,5	21,5	20412151
DN32	35,0	32,0	50,5	43,5	21,5	20412201
DN40	41,0	38,0	50,5	43,5	21,5	20412251
DN50	53,0	50,0	64,0	56,5	21,5	20412301
DN65	70,0	66,0	91,0	83,5	28,0	20412350
DN80	85,0	81,0	106,0	97,0	28,0	20412400
DN100	104,0	100,0	119,0	110,0	28,0	20412450
DN125	129,0	125,0	155,0	146,0	28,0	20412500
DN150	154,0	150,0	183,0	174,0	28,0	20412550
DN200	204,0	200,0	233,5	225,0	28,0	20412600

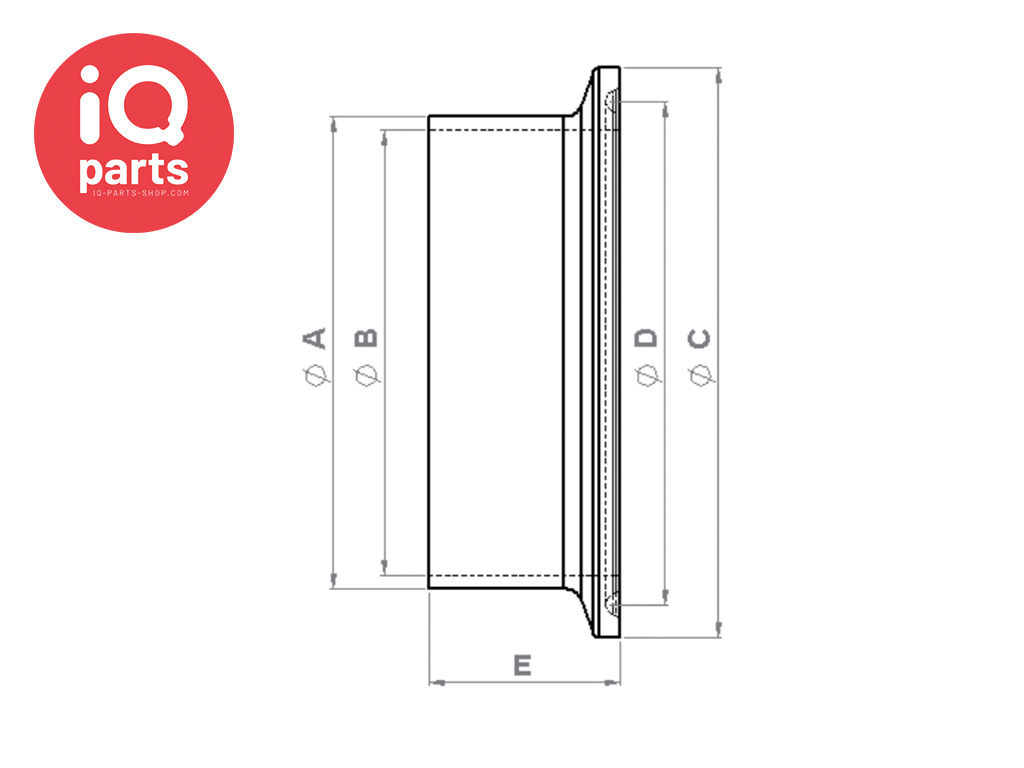

Maße in mm, Buchstaben A, B, C, D und E entsprechen dem Foto der technischen Zeichnung

produktcode:

20411980 - 20411990 - 20412001 - 20412051 - 20412060 - 20412101 - 20412150 - 20412201 - 20412251 - 20412301 - 20412350 - 20412400 - 20412450 - 20412500 - 20412550 - 20412600
