CPC - 90º Kupplungsset DUCATI | Messing verchromt | 1/4" NPT - Schlauchanschluß 8 - 10 mm
Marke:
CPC
| Artikelnummer:: | CPC-DUC01 |
| SKU: | DUC01 |
- 2 Jahre Garantie
- Lieferzeit: 2 - 3 Wochen
Informationen
CPC - 90º Kupplungsset DUCATI | Messing verchromt | 1/4" NPT - Schlauchanschluß 8 - 10 mm
Dieses Kupplungsset für DUCATI besteht aus:

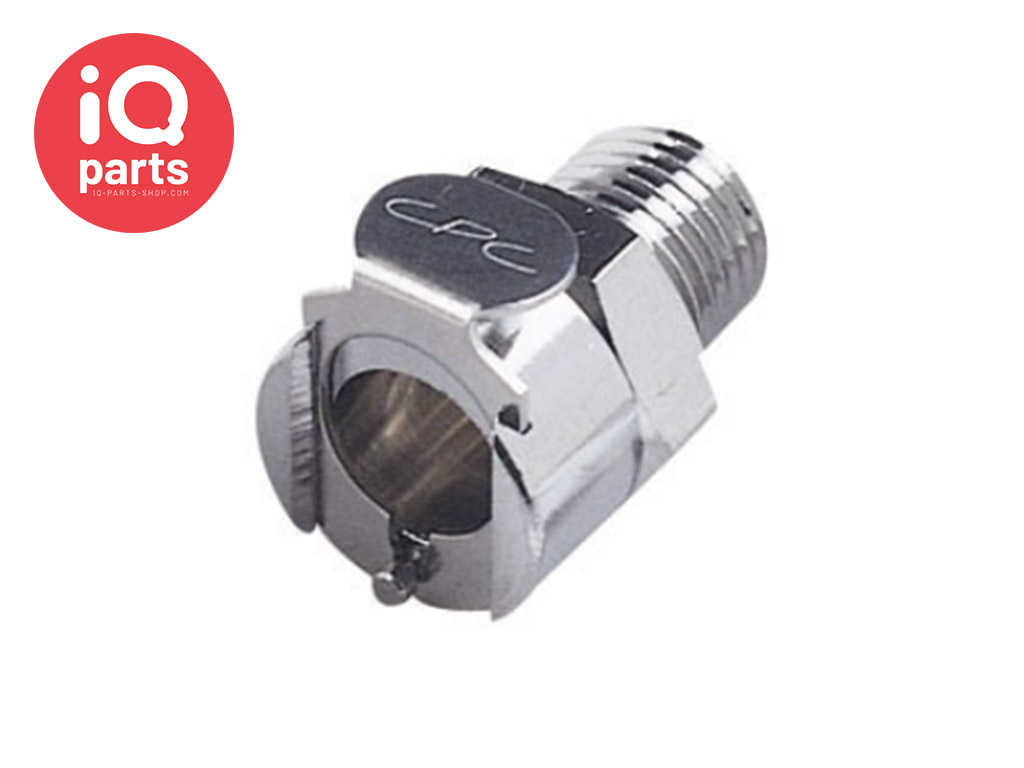

- Die Kupplung LCD10004V, mit Absperrventil und einem 1/4" NPT-Gewinde (konisch, selbstdichtend) von CPC, ist die tankseitige Kupplung zum Einschrauben. Durch die integrierte VITON-Dichtung (FKM) ist die LCD10004V für den Einsatz in Verbindung mit Kraftstoff.

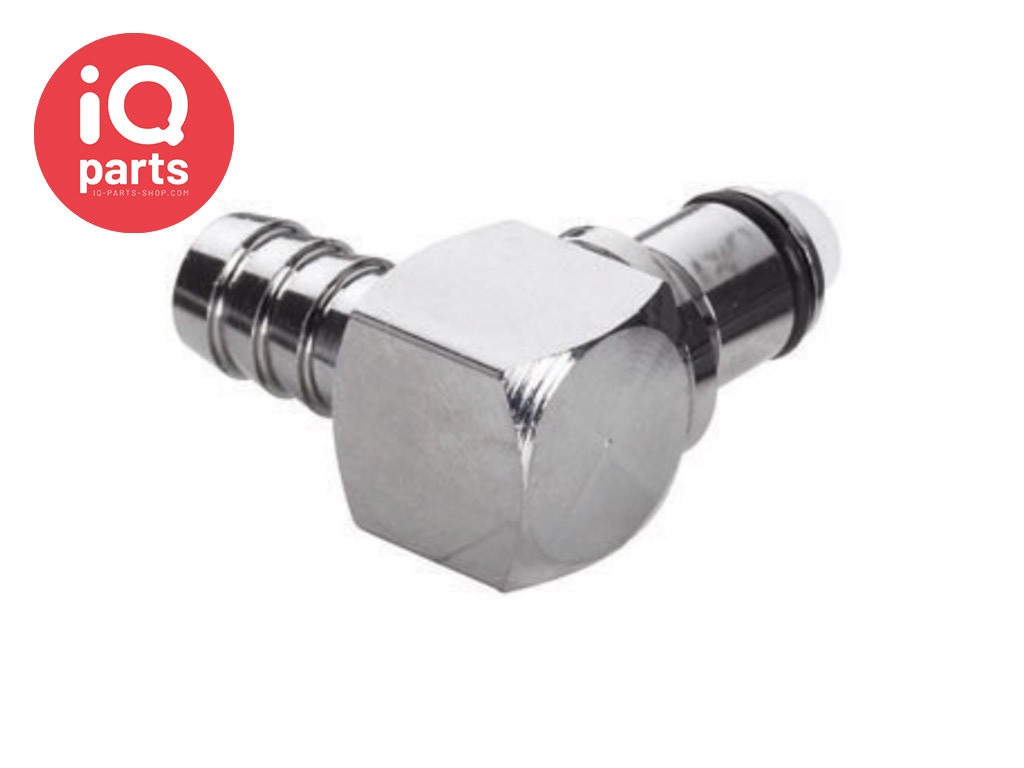

- Der 90º Stecker LCD23006V mit Absperrventil und einem 9,5 mm Schlauchanschluss für 8 bis 10 mm Benzinschlauch (Innendurchmesser). Der LCD23006V hat eine VITON-Dichtung (FKM) und ist somit kraftstoffbeständig.
- 2 zusätzliche Viton-Dichtung O-ringen
Einbauempfehlung für die CPC-Schnellkupplungen:
- Schmieren Sie die Gewinde der Kupplung mit Loctite 243
- Schrauben Sie die Kupplung von Hand in die Gewinde der Tankplatte
- ½ bis ¾ Umdrehung mit Schraubenschlüssel festziehen
Denk daran, dass:
Nach der Montage sind oberhalb der Tankplatte noch 2-3 Gewindegänge der Kupplung sichtbar, dies ist normal da die Kupplung ein konisches Gewinde hat und das Gewinde in der Tankplatte zylindrisch ist.Warten Sie einen Tag, bis das Loctite ausgehärtet ist, bevor Sie den Tank füllen.
Achtung:
CPC stellt diesen 90º-Einstecknippel nicht mit einem 8-mm-Schlauchanschluss her. Normalerweise passt das 9,5-mm-Schlauchende auch auf einen 8-mm-Benzinschlauch, wenn auch mit etwas Anstrengung. Der Schlauchanschluss ist immer etwas größer als der Innendurchmesser des Kraftstoffschlauchs, damit der Schlauch sicher auf der Tülle sitzt. Außendurchmesser bei 3/8" ~ 10,5 mm.
Allgemeine Informationen zur LC-Serie:
Die Kupplungen der LC-serie sind robust gebaut und für die anspruchsvollsten Anwendungen ausgelegt. Die LC-Serie ist ideal für den Einsatz bei höheren Temperaturen oder Drücken und lässt sich mit einer Hand schnell und einfach anschließen und trennen. Diese Kupplungen bieten die Flexibilität mehrerer Konfigurationen und Verbindungen. LC-Kupplungen passen auch zu PLC-Acetal- und PLC12-Polypropylen-Kupplungen. Zudem sind Kupplungen lieferbar, die den Anforderungen des NSF-Norm entsprechen.
Weitere technische Informationen finden Sie im PDF.- Material: Messing verchromt
- In verschiedenen Größen erhältlich: von 6,4 mm bis 9,5 mm ID, auch im 90°-Winkel
- Erhältlich mit Klemmringverschraubung, Schlauchtülle oder Außen- oder Innengewinde
- Mit und ohne Ventil, Ventilfeder aus Edelstahl 316 (W5)
- Erhältlich mit Plattenmontage option
- O-Ringe: Viton (FKM)
- Vakuum bis 17,3 bar (250 PSI)
- Temperaturbereich: -40ºC bis 82ºC konstant
Sehen Sie sich verwandte Produkte an, um die richtige Wahl für Ihre Anwendung zu finden, oder wenden Sie sich an unsere Verkaufsabteilung: [email protected]
Eigenschaften
| Medium: | Flüssig / Luft /Benzin |
| Betriebsdruck: | 17,3 bar Vakuum |
| Temperaturbereich: | –40° C tot +82° C |
| Material: | Messing, verchromt |
| Abmessung: | 1/4" Nennweite |
| Anschluss: | 90º Stecker |
| Dichtung: | Viton (FKM) |
| Schlauchanschluss: | 8 - 10 mm Innendurchmesser |
| Gewicht: | -- |
